Поворот вида разреза или области видимости

Используйте инструмент "Поворот" для поворота вида разреза или области видимости.

1. Откройте вид проекта, на котором созданы разрез (фрагмент) или область видимости, которые нужно повернуть.
2. Выберите разрез (фрагмент) или область видимости. В углу на верхней линии выделенной области отображается ручка формы поворота.

   Примеры

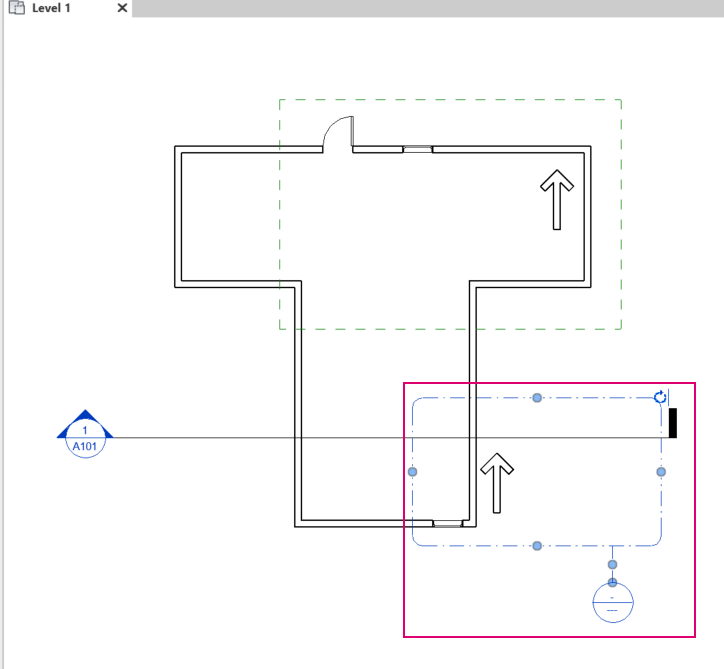

   Выбранный фрагмент

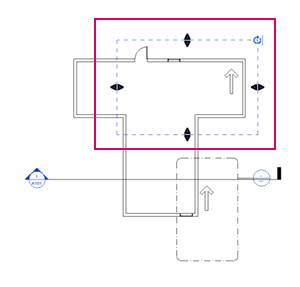

   Выбранная область видимости

3. Выберите вкладку "Изменить <тип вида>"панель "Изменение" ("Повернуть").
4. Поверните выбранный объект. Это действие влияет только на вид, а не на элементы внутри него.
5. На виде проекта фрагмента или области видимости область обрезки отображается вместе с верхней частью выделенного объекта в верхней части экрана.

   Пример: виды после поворота на 90 градусов

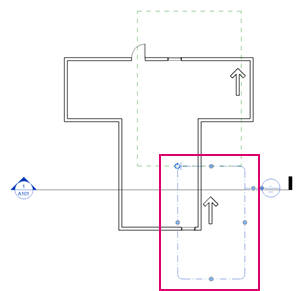

   Фрагмент после поворота, отображаемый на виде проекта, где был создан

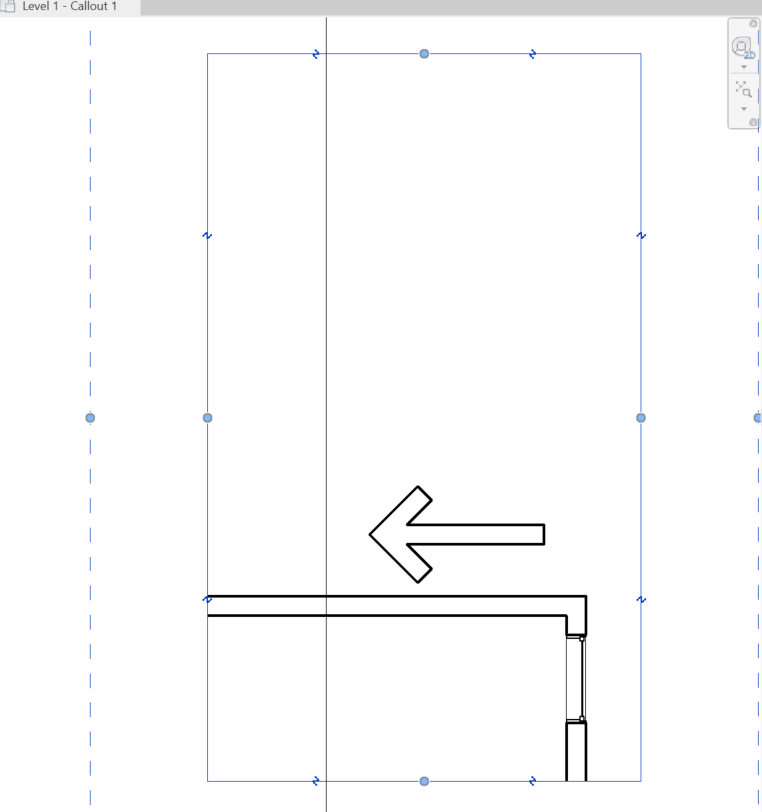

   Фрагмент после поворота, отображаемый на виде фрагмента



   Область видимости после поворота, отображаемая на виде проекта, где была создана

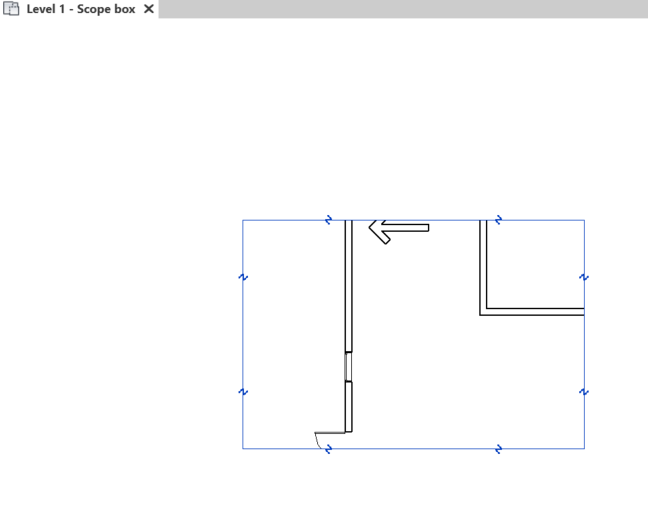

   Область видимости после поворота, отображаемая в области видимости
