Текущий вид можно заменить совместимым видом непосредственно в списке видов.
Видеоролик «Замена видов на листе»
Замена текущего вида на совместимый вид
- Откройте лист.
- В области рисования выберите вид на листе.

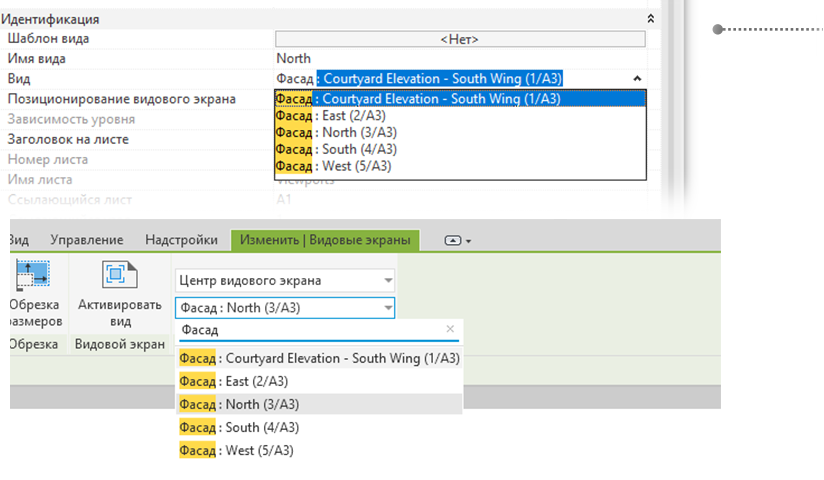

- Щелкните вкладку «Изменить | Видовые экраны» > панель «Видовой экран» > «Позиционирование и вид» и выберите вид из раскрывающегося списка.
или
На палитре свойств вида щелкните «Идентификация» > «Вид» и выберите нужный вид из раскрывающегося списка.
Совет. Можно также выполнять поиск по списку и фильтровать его содержимое.
- Центр видового экрана. Значение по умолчанию для всех экземпляров видового экрана. При замене вида центр видового экрана будет использоваться для изменения положения.
- Начало координат вида. Параметр, выполняющий замену вида с использованием начала координат каждого вида. Это особенно удобно для определенных типов видов, таких как виды в плане, если геометрию в виде требуется выровнять по нескольким листам.
- 3D виды
- Планы зонирования
- Планы потолков
- Виды узлов
- Чертежные виды
- Фасады
- Планы этажей
- Графические спецификации колонн
- Легенды
- Тонирование
- Разрезы
- Планы несущих конструкций
- Свободные камеры
Если нужный вид уже размещен на другом листе, Revit выдает запрос на удаление вида с этого листа, а затем на перенос этого вида на текущий лист. Поведение можно настроить так, чтобы всегда удалять и заменять вид.
Примечания
- Виды легенды и графической спецификации колонн можно заменять только на другие виды того же типа. Например, вид легенды можно заменить только другим видом легенды, и виды легенды не будут отображаться, если выбран вид другого типа.
-
Если при замене вида на видовом экране присутствует заголовок вида, можно сохранить его размер и положение, установив флажок Сохранить положение заголовка. Если флажок не установлен, размер и положение заголовка обновляются в соответствии с новым видом.
