Зависимости каждого графика в модуле Generative Design в Revit можно проверить с помощью диалогового окна «Зависимости графика».
Для работы в модуле Generative Design в Revit для графика Dynamo, на основе которого создается тип исследования, могут потребоваться определенные зависимости, например пакеты, пользовательские узлы или внешние файлы. Диалоговое окно «Зависимости графика» позволяет быстро определить, какие пакеты и другие зависимости требуются для правильной работы графика, а также выявить отсутствующие зависимости, которые можно установить в Dynamo.
Доступ к диалоговому окну «Зависимости графика»

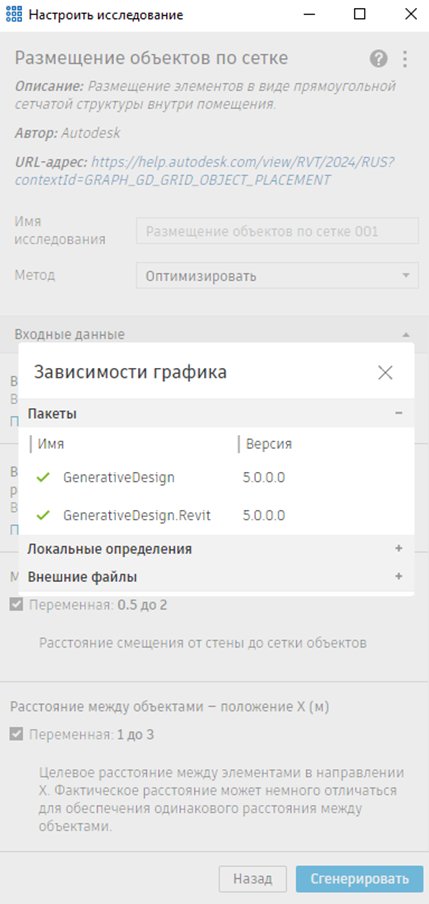

Перейдите в меню «Параметры исследования» в диалоговом окне «Создание исследования» и выберите «Просмотр зависимостей графика».
Использование диалогового окна «Зависимости графика»
- Пакеты: коллекции пользовательских узлов, расширяющие функциональные возможности Dynamo.
- Локальные определения: файлы Dynamo, соответствующие локальным пользовательским узлам и локальным пакетам.
- Внешние файлы: внешние документы в пространстве графика, например изображения или текстовые файлы.
Кроме имени и версии каждая зависимость сопровождается одним из следующих значков.
- Значок флажка означает, что зависимость установлена.
- Значок «X» означает, что зависимость отсутствует и должна быть установлена.
- Значок предупреждения означает, что в установленной зависимости имеется несоответствие версий. График может запуститься, однако при возникновении проблем попробуйте установить корректную версию зависимости в Dynamo.
Установка отсутствующих зависимостей
В диалоговом окне «Зависимости графика» можно просматривать зависимости без необходимости открывать Dynamo. Отсутствующие зависимости можно установить в Dynamo. Если зависимости отсутствуют, в диалоговом окне будет отображаться кнопка «Исправить в Dynamo», чтобы открыть Dynamo и установить отсутствующие зависимости в расширении «Ссылки рабочего пространства». Это расширение также можно открыть из Dynamo, выбрав «Расширения»
«Показать ссылки рабочего пространства».
- Пакет отсутствует или выбрана несоответствующая версия. В диалоговом окне «Зависимости графика» нажмите кнопку «Исправить в Dynamo». При открытии Dynamo отобразится диалоговое окно с предупреждением об отсутствующих зависимостях. В раскрывающемся списке выберите «Установить» и нажмите «Принять». Эту операцию также можно выполнить в Dynamo на панели «Ссылки рабочего пространства» в меню «Расширения». Устанавливайте только известные пакеты, которым вы доверяете.
- Отсутствует внешний файл или локальное определение. Добавьте отсутствующий файл в папку, в которой размещен график Dynamo.
После устранения отсутствующих зависимостей сохраните график в Dynamo — диалоговое окно «Зависимости графика» обновится, и в нем отобразятся новые зависимости.
