Часть 2. Создание стен

В этом упражнении за счет работы с различными уровнями в проект добавляются коридор, наружные и внутренние стены.

Категория Новые пользователи Требуемое время 15 мин. Используемые учебные файлы GSG_02_Create_Walls.rvt

Сначала скачайте файл данных GSG_02_Create_Walls.rvt. Скачайте этот файл ZIP (если файлы упражнений для учебных пособий еще не загружены).

Цели

• Добавление наружных стен путем их рисования на основе выбранных точек.
• Добавление внутренних стен на нижний уровень с помощью инструмента "Стена".
• Использование инструментов «Обрезать/Удлинить» для создания проема для коридора.

Просмотреть видеоролик

Создание наружных стен

1. Откройте проект GSG_02_Create_Walls.rvt.
   Прим.: Для упрощения работы в набор данных были добавлены сетки. Дополнительную информацию о добавлении сеток см. в разделе Добавление сеток.
2. Для открытия вида в области рисования в Диспетчере проекта в разделе «Планы этажей» дважды щелкните элемент «00 - Фундамент».
3. Выберите вкладку «Архитектура»панель «Формирование» («Стена»).
4. На палитре «Свойства» нажмите раскрывающийся список «Выбор типа» и выберите «Базовый наружный — Обмазка кирпича на блоке».
5. На панели параметров выполните следующее:
   • Для параметра «Высота» выберите значение «03 — Нижний парапет».
   • Для параметра «Линия привязки» выберите «Чистовая поверхность: наружная».
   • Убедитесь, что установлен флажок «Цепь».
6. Выберите вкладку «Изменить | Контекстная стена»панель «Рисование» («Линия»).

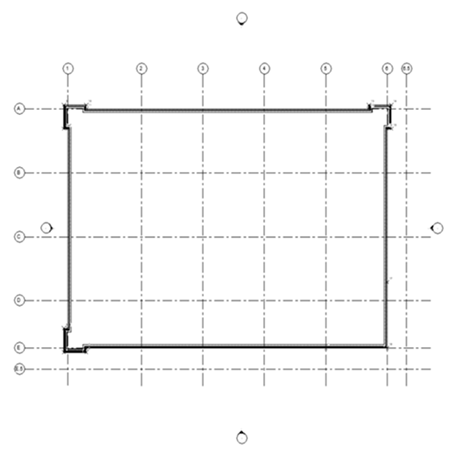

7. Начните построение стен с точки 1 в области рисования и закончите точкой 18, а затем добавьте еще одну стену, начиная от точки 18 до точки 1.

   Эти точки были добавлены в проект для облегчения процесса построения стен.

   Прим.: Используйте колесо прокрутки мыши для зумирования и панорамирования чертежа во время размещения стен.

8. Нажмите клавишу ESC для завершения работы с инструментом «Стена».

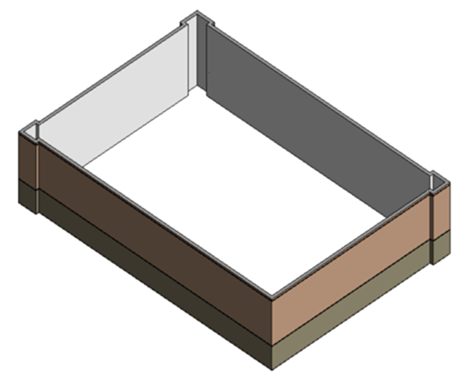

9. Выберите вкладку «Вид»панель «Создание» («3D вид по умолчанию»).


Изменение наружных стен

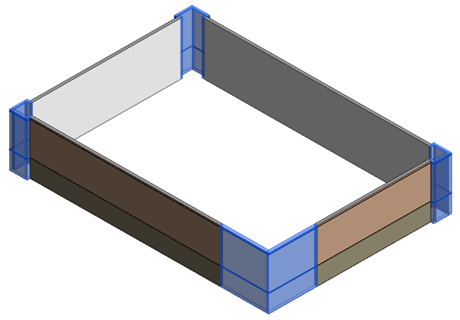

1. На 3D-виде выберите стены в углах здания. Нажав и удерживая клавишу CTRL, выберите нужные элементы с помощью ограничивающей рамки.

2. На палитре «Свойства» для параметра «Зависимость сверху» выберите «04 — Верхний парапет» и нажмите кнопку «Применить».
   1. Нажмите клавишу ESC, чтобы отменить выбор стен.

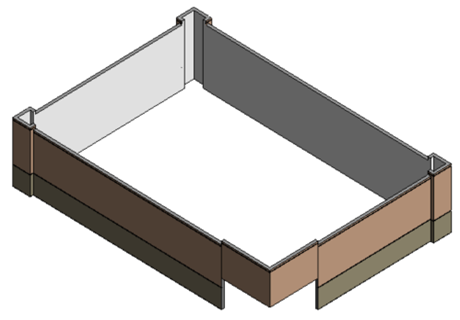

3. Выберите две стены в переднем правом углу модели здания. На палитре «Свойства» для параметра «Смещение снизу» укажите значение 4250 мм.
4. В списке «Выбор типа» измените тип стены на «Наружный — Обмазка кирпича на блоке на входе».


Добавление внутренних стен

1. В узле «Планы этажей» Диспетчера проекта дважды щелкните элемент «01 — Этаж магазина».
2. Выберите вкладку «Архитектура»панель «Формирование» («Стена»).
3. В списке «Выбор типа» выберите «Внутренние — Перегородка (1 час) 138 мм».
4. На панели параметров выполните следующее:
   • Для параметра «Высота» выберите значение «03 — Нижний парапет».
   • Для параметра "Линия привязки" выберите "Осевая линия стены".

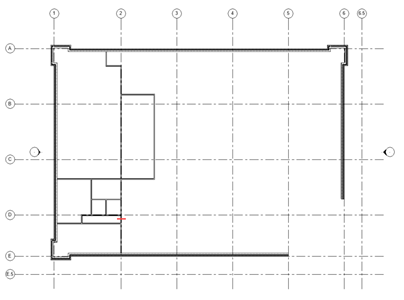

5. На основе нижеприведенного рисунка разместите внутренние стены для создания помещений:
   • Точное местоположение указывать необязательно.
   • Во время компоновки стен можно включать или отключать параметр «Цепь». Он позволяет размещать стены встык. Если параметр «Цепь» отключен, необходимо указать обе конечные точки каждой стены. Поэкспериментируйте с обеими настройками.

6. Изменение стены для создания коридора:
   • Выберите вкладку «Изменить»панель «Изменить» (Разделить элемент).
   • Щелкните стену в точке, отмеченной на предыдущем рисунке короткой красной линией.
   • На панели "Изменить" нажмите кнопку ("Обрезать/удлинить до угла").

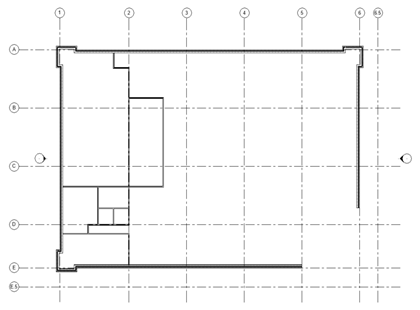

   • Обрежьте разделенную стену для создания коридора, как показано на рисунке.
     Прим.: При обрезке в Revit выберите фрагменты элементов, которые требуется сохранить.

7. Для завершения команды щелкните значок («Изменить»).
