Часть 12. Добавление примечаний

В этом упражнении выполняется добавление аннотаций на вид в плане модели здания.

Категория Новые пользователи Требуемое время 10 мин. Используемые учебные файлы GSG_12_notes.rvt

Сначала скачайте файл GSG_12_notes.rvt. Скачайте этот файл ZIP (если файлы упражнений для учебных пособий еще не загружены).

Цели

• Добавление текстовых аннотаций к модели здания.
• Изменение положения и формата текста.

Просмотреть видеоролик

Добавление примечаний

1. Откройте проект GSG_12_notes.rvt.
2. Убедитесь, что открыт план этажа «01 — Этаж магазина».
3. Выберите вкладку «Аннотации»панель «Текст» («Текст»).
4. На панели «Выноска» щелкните (Два сегмента).
5. Убедитесь, что в списке «Выбор типа» выбран тип текста «2,5 мм Arial». Если выбран другой тип, щелкните стрелку раскрывающегося списка в окне «Выбор типа» и выберите «2,5 мм Arial».

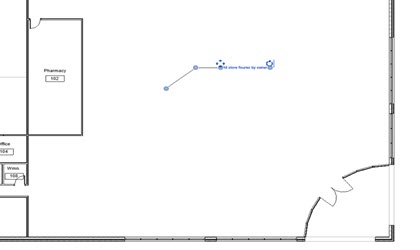

6. Добавьте примечание к основному пространству здания с восточной стороны.
   • Щелкните основную область этажа на плане.
   • Переместите курсор вверх и вправо и щелчком разместите первый сегмент.
   • Переместите курсор по горизонтали вправо для размещения второго сегмента.
   • Введите текст Все оборудование магазина по владельцам и щелкните за пределами текстового поля.

7. Таким же образом в передней части здания разместите следующее примечание за пределами восточной стены:
   • Оборудование точки продаж по поставщикам

8. Щелкните за пределами текстового поля и дважды нажмите ESC.

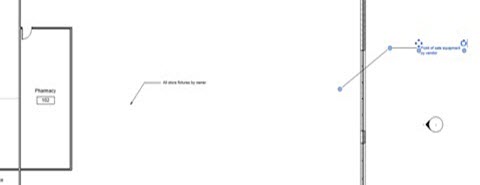

9. Выберите примечание для оборудования точки продаж и перетащите правую ручку влево, чтобы изменить размер примечания с переносом текста.
10. Щелкните и перетащите контрольную точку для изменения положения текста, а затем дважды нажмите клавишу ESC.

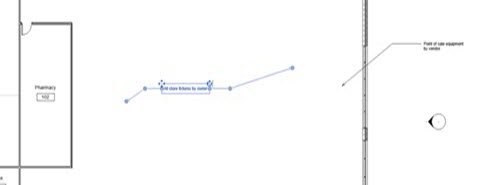

11. Выберите примечание для оборудования магазина.
12. На панели «Выноска» щелкните (Добавление прямой выноски справа).
13. В области рисования щелкните конечную точку для новой выноски и перетащите ее таким образом, чтобы она указывала на северный витраж.
