Работайте в Forma совместно с Revit. Надстройка Forma для Revit позволяет отправлять модели, созданные в Forma, в Revit для дальнейшей разработки. При внесении изменений в Revit можно обновлять представление в Forma с учетом этих изменений.
Что представляет собой надстройка Forma для Revit?

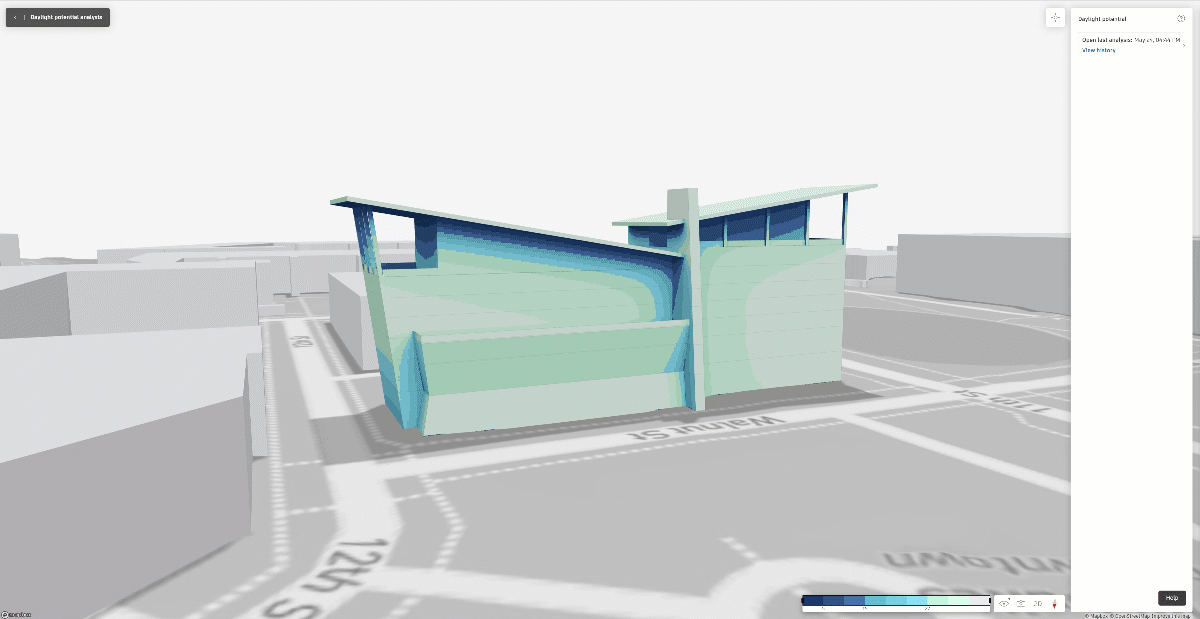

Для начала давайте разберемся, что представляет собой Autodesk Forma, а затем поговорим о надстройке Forma для Revit. Forma — это облачный инструмент, помогающий проектировщикам разрабатывать концептуальные проекты. Помимо этого он включает в себя прогнозную аналитику и автоматизацию проектирования — проектировщики могут исследовать различные проектные концепции и оценивать каждую из них на соответствие ожидаемым показателям производительности. После определения концепции надстройка Forma для Revit позволяет перенести ее из Forma и интегрировать в модель Revit для дальнейшей разработки проекта. В ходе дальнейшей работы над проектом в Revit можно обновлять представление в Forma для проведения последующего анализа и его оценки на предмет соответствия целям проекта.
Посмотрите видеоролик, чтобы ознакомиться с основами рабочего процесса с использованием надстройки Forma для Revit.
Преимущества данных инструментов

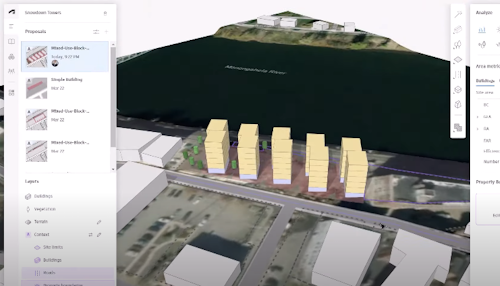

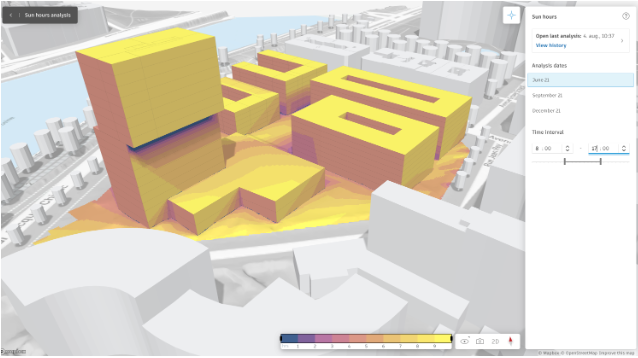

Autodesk Forma предлагает специализированные инструменты для первоначального концептуального проектирования зданий. Этот инструмент позволяет быстро разрабатывать и оценивать различные проектные концепции, сравнивая их друг с другом и определяя их соответствие целям проекта. Для каждого проектного предложения можно проанализировать и сравнить различные факторы, такие как площадь, время воздействия солнечного света, потенциал естественного освещения, воздействие ветра, наличие шума и т. д. Эффективная оценка нескольких представлений позволяет принимать более обоснованные решения, тем самым добиваясь лучших результатов в проектах.
- Основное здание и линейное здание преобразуются в стены, перекрытия и крыши.
- 3D-эскизы зданий преобразуются в семейства формообразующих элементов и формообразующие элементы-перекрытия.
- Растительность, контекстные здания, элементы драйвера форм и другие геометрические объекты преобразуются в обобщенные модели.
- Парковка преобразуется в семейства парковок.
- Рельеф преобразуется в топотела.
Прим.: При работе в версиях до Revit 2024 рельеф преобразуется в топо-поверхности.
- Данные геопозиционирования переносятся в модель Revit.
После переноса представления Forma в Revit можно более детально продолжить разработку концепции с помощью привычных инструментов Revit. Такая интеграция позволяет удобно переходить от концепции проекта к более детальному проектированию. В ходе дальнейшей работы над проектом можно по-прежнему обновлять представление Forma с учетом новых итераций, используя их для презентаций или проводя дополнительный анализ для обеспечения соответствия проекта ожиданиям.
При обновлении представления Forma с учетом изменений проекта в Revit рекомендуется создавать для обновления специальный 3D-вид. На этом виде с помощью переопределений видимости и графики можно управлять уровнем детализации, который необходимо отправить обратно в Forma. Например, можно не включать такие элементы, как перила, мебель, оборудование и т. д., поскольку эти детализированные элементы могут замедлить работу с моделью в Forma. Специальный вид позволяет удобно управлять уровнем детализации в соответствии с потребностями.
Доступ к инструментам
Autodesk Forma могут использовать все клиенты с правом работы в AEC Collection, а также клиенты, оформившие годовую однопользовательскую подписку. После установки Forma потребуется надстройка Forma для Revit. Надстройку можно скачать из Autodesk App Store.
Кроме того, доступ к надстройке можно получить непосредственно из Forma. Откройте меню «Расширения» на боковой панели, скачайте надстройку и следуйте приведенным инструкциям по установке.
