Вносите изменения в компоновки листов, перенося виды с выравниванием на другие листы вместо удаления и размещения видов на других листах вручную.
Что представляет собой функция «Перенести с выравниванием на листе»?

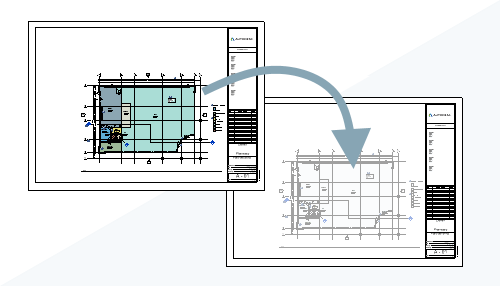

Этот инструмент позволяет перенести вид, уже размещенный на листе, на другой лист модели. При этом вид будет размещен на целевом листе в том же месте, что и на исходном листе. Этот инструмент ускоряет процесс переупорядочивания видов на листах. Вам не придется удалять и заменять виды на нескольких листах модели.
Преимущества
Используйте команду «Перенести с выравниванием на листе» во время компоновки документации для модели. В наборе документов может быть много листов, и размещение видов на всех листах может занять много времени. При изменении требований к документации может появиться необходимость перенести виды с одного листа на другой. Этот инструмент упростит внесение подобных изменений. Рекомендуется использовать этот инструмент каждый раз при внесении изменений в набор документов. Инструмент поддерживает выбор нескольких видов для переноса на целевой лист, а также выбор нескольких видов из Диспетчера проекта, размещенных на нескольких листах, для переноса на один целевой лист.
При переносе видов на другой лист с помощью этого инструмента используйте панель поиска в верхней части диалогового окна
, чтобы быстро найти целевой лист для видов.
Как найти команду «Перенести с выравниванием на листе»?
Доступ к этому инструмент можно получить в контекстном меню.
Перенос видов на другой лист
- Выберите виды, которые требуется перенести.
Прим.: Виды можно выбрать на листе, открытом в рабочей области, или в Диспетчере проекта. Выбирая виды в Диспетчере проекта, можно перенести на целевой лист виды с нескольких разных листов.
- Щелкните правой кнопкой мыши и выберите «Перенести вид, выровненный на листе».
- В диалоговом окне выберите целевой лист.
Прим.: Используйте инструмент поиска в верхней части диалогового окна, чтобы найти целевой лист.
- Нажмите «ОК».
Другие инструменты компоновки листов
В видеоролике представлены инструменты, используемые при компоновке листов.
