Расширение Shared Reference Point Extension

Расширение Shared Reference Point Extension позволяет создать общую систему координат для Civil 3D и Revit.

Как использовать эту функцию?

Работа с системами координат в Civil 3D и Revit строится по-разному. Shared Reference Point Extension помогает существенно улучшить организацию рабочего процесса между этими двумя системами.

В этой статье «А вы пробовали...» мы рассмотрим расширение Shared Reference Point Extension в Revit. Это не новая функция, однако вам может быть полезно узнать, как оптимизировать проект с ее помощью.

В каждой статье «А вы пробовали...» мы разбираем ту или иную полезную функцию либо рабочий процесс в Civil 3D. Мы изучаем новые и существующие возможности, а также рассказываем о функциях, которые помогают при реализации проектов в Civil 3D, а также повышают производительность вашей работы и работы ваших коллег.

Хотите, чтобы мы подробно рассказали о какой-нибудь функции? Поделитесь своими предложениями в комментариях и оставьте отзыв в нижней части страницы.

Что это такое?

Расширение Shared Reference Point используется для создания общей системы координат для Civil 3D и Revit. Это расширение позволяет экспортировать известные точки и отметки из Autodesk Civil 3D в файл XML, который можно импортировать в Autodesk Revit для настройки общей системы координат.

Эта функция используется для извлечения информации из двух точек в Civil 3D и ее экспорта в файл XML. Затем информацию о координатах можно использовать для корректировки модели в Revit в соответствии с системой координат Civil 3D.

Для чего это нужно?

Расширение Shared Reference Point Extension позволяет упростить проект при одновременной работе в этих двух программах. Revit позволяет сфокусироваться на проектировании и конструкции здания, а Civil 3D — на географическом соответствии объектов. Эта функция обеспечивает синхронизацию систем координат в чертеже Civil 3D и модели Revit без выполнения настройки вручную.

Где можно найти эту функцию?

Расширение Shared Reference Point встроено в Civil 3D 2022. При работе в предыдущих версиях программы эту надстройку потребуется скачать отдельно.

Расширение Shared Reference Point Extension доступно в приложении Autodesk Access и в учетной записи на портале Autodesk Account.

Кроме того, расширение потребуется скачать отдельно для использования во всех версиях Revit.

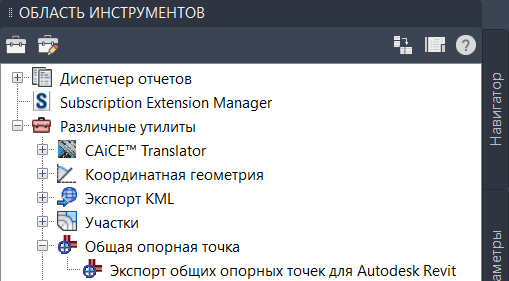

В Civil 3D выберите «Область инструментов» «Панель инструментов» Subscription Extension Manager Autodesk Shared Reference Point Export Shared Reference Points for Autodesk Revit.

Настройка точки с общими координатами

1. В Civil 3D выберите «Область инструментов» «Панель инструментов» Subscription Extension Manager Autodesk Shared Reference Point Export Shared Reference Points for Autodesk Revit.
2. Выберите начальную базовую точку, а затем вторую точку на той же отметке. При выборе обеих точек следует помнить, что их также необходимо выбрать в Revit.
3. Выберите единицы измерения (по умолчанию — метры).
4. Отобразится запрос на сохранение файла XML. Сохраните файл.

Импорт точки с общими координатами в Revit

1. Откройте модель в Revit.
2. Откройте вид в плане, на котором связанный уровень выровнен по началу координат проекта (отметка 0).
3. Выберите ленту «Надстройки» «Импорт общих координат из файла XML».
4. Выберите точки, ранее выбранные в Civil 3D. Обратите внимание, что точки необходимо выбирать в том же порядке.
5. После выбора второй точки открывается окно проводника Windows с запросом выбора файла XML. Выберите файл XML, созданный в Civil 3D.
6. Отобразится всплывающее окно с подтверждением создания общей системы координат. Нажмите «Да».

Задание общей системы координат для местоположения в Revit

1. В Revit перейдите к ленте выберите «Управление» «Местоположение».
2. Перейдите на вкладку «Площадка» и выберите только что созданную общую систему координат.
3. Установите флажок «Сделать текущим» и нажмите кнопку «ОК».

На этом этапе выполняется координирование модели Civil 3D и Revit. Для проверки полученного результата перейдите на вкладку «Свойства» в Revit и задайте для параметра «Ориентация» значение «Истинный север». Модель Revit должна повернуться так же, как модель в Civil 3D.

Экспорт из Revit для координации с Civil 3D

1. В Revit перейдите к ленте выберите «Файл» «Экспорт» «Форматы САПР».
2. Перейдите к разделу «Выберите настройки экспорта» нажмите значок «...».
3. Выберите раздел «Единицы и координаты» «Начало координат» «Общее».
4. Убедитесь, что экспорт выполняется с правильными единицами измерения, нажмите кнопку «ОК» и следуйте подсказкам.
5. Импортируйте чертеж DWG в Civil 3D и разместите его в нужном месте.

Экспорт из Civil 3D для координации с Revit

1. В Civil 3D перейдите к ленте выберите «Вывод» «Экспорт чертежа Civil 3D» (работает только в классической версии AutoCAD).
2. Убедитесь, что экспортируется только пространство модели, и нажмите «ОК» для экспорта.
3. Перейдите в Revit выберите «Вставка» «Связь САПР» и найдите ранее созданный файл.
4. Убедитесь, что в настройках для параметра «Размещение» задано значение «Авто — По общим координатам», а параметр «Ориентировать по виду» не выбран.

Примечание. Если чертеж не отображается, убедитесь, что он включен в диалоговом окне «Видимость». Выберите таблицу свойств «Переопределение видимости/графики» «Импортированные категории». Убедитесь, что установлены флажки как для параметра «Показывать импортированные категории на этом виде», так и для файла DWG.

1. В Civil 3D выберите начальную базовую точку, а затем — вторую точку на той же отметке. При выборе обеих точек следует помнить, что в Revit их необходимо выбирать в том же порядке.
2. Выберите единицы (по умолчанию используется метрическая система). Появится запрос на сохранение файла XML. Сохраните файл.

Импорт точки с общими координатами в Revit

1. Откройте модель в Revit.
2. Перейдите к ленте выберите «Надстройки» «Импорт координат из файла XML».

Прим.: Надстройку Import Shared Coordinate Point необходимо скачать отдельно, так как она не входит в состав основной программы Revit. Импорт общих координат из файла XML

1. Выберите в Revit те же точки, что и в Civil 3D. Обратите внимание, что точки необходимо выбирать в том же порядке.
2. После выбора второй точки открывается окно проводника Windows с запросом выбора файла XML. Выберите файл XML, созданный в Civil 3D. Появится всплывающее окно с подтверждением создания новой общей системы координат. Выберите «Да».

Задание общей системы координат для местоположения в Revit

1. В Revit перейдите к ленте выберите «Управление» «Местоположение».
2. Перейдите на вкладку «Площадка» и выберите только что созданную общую систему координат.
3. Установите флажок «Сделать текущим» и нажмите кнопку «ОК». На этом этапе выполняется координирование модели Civil 3D и Revit. Чтобы проверить это, перейдите на вкладку «Свойства» в Revit и задайте для параметра «Ориентация» значение «Истинный север». Модель Revit должна повернуться так же, как модель в Civil 3D.

Экспорт из Revit для выравнивания с Civil 3D

1. В Revit перейдите к ленте выберите «Файл» «Экспорт» «Форматы САПР».
2. Перейдите в раздел «Выбор настроек экспорта» выберите «Единицы и координаты» «Начало координат» «Общее».
   Прим.: Убедитесь, что экспорт выполняется с правильными единицами измерения, нажмите кнопку «ОК» и следуйте подсказкам.
3. Затем импортируйте файл DWG в Civil 3D. Для этого введите «Вставить» в командную строку Civil 3D. Нажмите кнопку «Обзор», чтобы выполнить поиск файла DWG. После того как файл DWG будет выбран, он должен быть размещен в правильном местоположении.

Прим.: Предполагается, что две точки уже определены в Revit и Civil 3D. Общие точки должны находиться на одной отметке, в противном случае отобразится сообщение об ошибке и файл не будет создан.

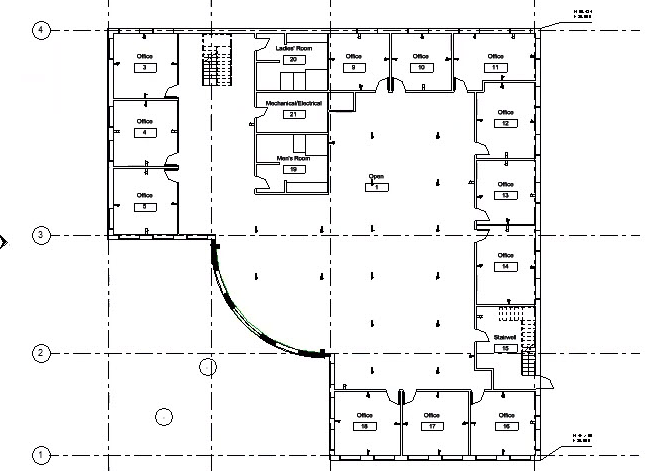

В этом примере в Revit было создано здание. То же здание представлено на чертеже Civil 3D. С помощью расширения Shared Reference Point Extension вам предстоит скорректировать проект Revit для его синхронизации с системой координат, используемой в Civil 3D.

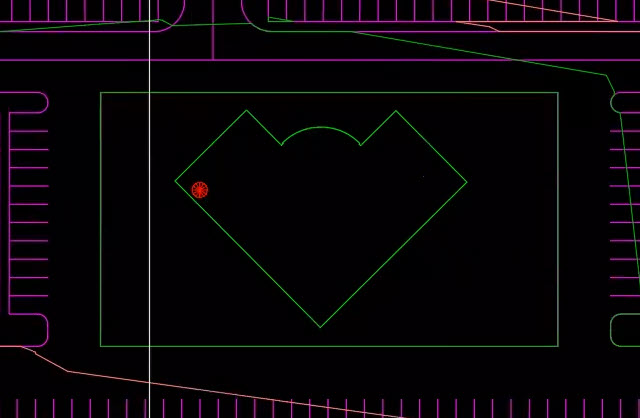

Здание, созданное в Revit, и то же самое здание, геопозиционированное в Civil 3D

1. Чтобы использовать расширение Shared Reference Point Extension, в Civil 3D перейдите на вкладку «Панель инструментов» и выберите «Экспорт общих опорных точек для Autodesk Revit».

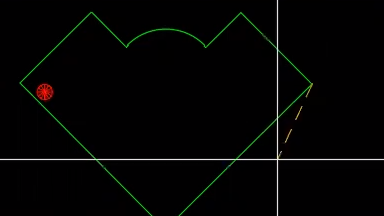

2. На чертеже Civil 3D определите две точки, одна из которых будет использоваться в качестве начала координат, а другая — располагаться на той же отметке, что и первая.
3. Откроется диалоговое окно для подтверждения единиц измерения, используемых в координатах. Выберите футы. Нажмите «ОК».
4. После нажатия кнопки «ОК» сохраните систему координат как файл XML. После сохранения системы координат в Civil 3D можно открыть модель Revit и импортировать сохраненный файл XML.
5. В Revit на вкладке «Надстройки» выберите «Импорт общих координат из файла XML».

6. После выбора инструмента необходимо выбрать в модели Revit те же две точки — точку начала координат и вторую точку, — что и в Civil 3D. Помните, что точки необходимо выбирать в том же порядке, что и в чертеже Civil 3D.
7. После выбора точек появится запрос на выбор и открытие файла общих координат XML, созданного в Civil 3D.
8. Нажмите «Да», чтобы подтвердить использование новой системы координат. На этом этапе вы заметите, что после импорта общей системы координат ориентация модели Revit не изменилась.
9. Чтобы обновить модель в соответствии с новой системой координат, перейдите на вкладку «Управление» и выберите «Местоположение».
10. На вкладке «Площадка» диалогового окна «Местоположение» выберите новую систему координат и нажмите «Сделать текущим».

11. Задав новую систему координат, перейдите на палитру свойств и измените ориентацию с условного севера на истинный север. После изменения ориентации в модели Revit будет использоваться та же система координат, что и в чертеже Civil 3D.
