Инструменты редактирования формы

Инструменты редактирования формы позволяют выполнять операции с поверхностью плоских перекрытий, крыш или топотел (без уклона) путем определения верхних и нижних точек для стока.

Что такое редактирование формы?

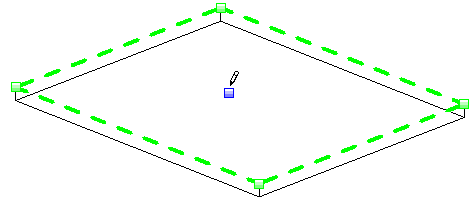

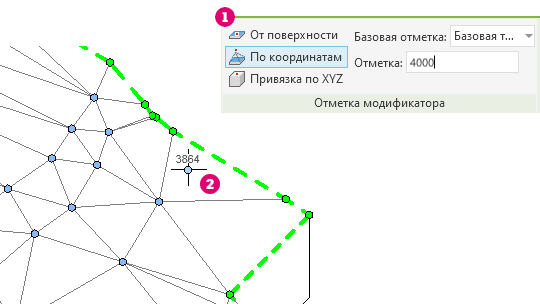

Инструменты редактирования формы позволяют выполнять операции с поверхностью плоских перекрытий или крыш (без уклона) путем определения верхних и нижних точек для стока. Инструменты редактирования формы также используются для создания элементов топотел, представляющих элементы стройплощадки в моделях. Можно задать способ измерения отметок при редактировании формы на контекстной ленте. Во время редактирования рядом с курсором отображаются отметки , благодаря чему эта процедура становится более легкой и точной.

Определив высоту этих положений, можно разбить поверхность на подобласти и задать отдельное значение уклона для каждой из них.

Преимущества

С помощью инструментов редактирования формы можно указать уклон элементов постоянной толщины или верхней поверхности элемента, содержащего слой переменной толщины, для построения следующих моделей.

  • Перекрытие или крыша постоянной толщины с опорой на наклонный каркас, не лежащий в одной плоскости.
  • Материал переменной толщины, используемый для формирования уклона поверхности горизонтальной плоскости (например, изоляционный слой переменной толщины).

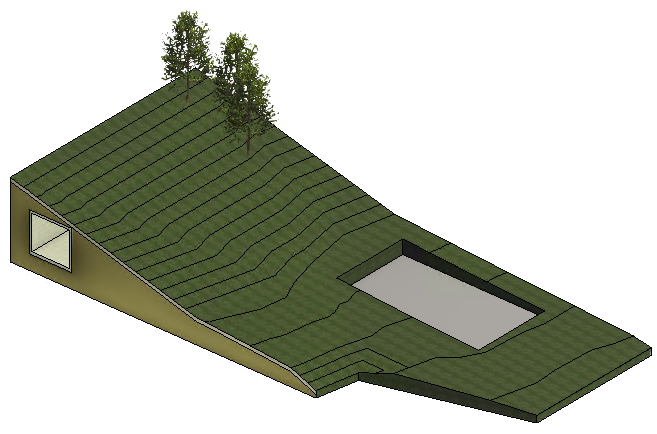

  • Материал переменной толщины ниже поверхности (все материалы выше поверхности будут иметь форму материала переменной толщины), как показано на этом топотеле.
Элементы, форма которых была отредактирована, не будут отображаться с фактической толщиной. Инструменты редактирования формы изначально предназначены для задания умеренного уклона; в этом случае отклонение фактической толщины незначительно. Однако при увеличении уклона отклонение может оказаться существенным. Если толщина объекта с уклоном значительно отличается от ожидаемой, в Revit выводится предупреждение.

Для активации инструментов редактирования формы необходимо выполнить следующие условия.

  • Элементы должны быть плоскими и лежать в горизонтальной плоскости.
  • Крыша не может быть прикреплена к другой крыше или являться витражной крышей. Если хотя бы одно из этих условий не выполнено, кнопки редактирования формы перекрытия недоступны. Если эти условия нарушаются, в результате последующего редактирования элементов возникает ошибка редактирования формы перекрытия; в этом случае пользователю предоставляется возможность восстановить исходную форму перекрытия.

Как использовать инструменты редактирования формы?

Инструменты редактирования формы позволяют преобразовывать элементы плоских плит, крыши, перекрытия или топотела в элементы со сложной наклонной поверхностью. Уклон поверхности может иметь несколько направлений и располагаться под разными углами.

Плиты с отредактированной формой могут применяться, например, для создания крыши большого здания. Редактируйте форму для добавления внутренних сливов на крышу, созданную с использованием изоляции с уклоном. Инструменты редактирования формы отобразятся на контекстной вкладке. Используйте инструмент «Выбрать опоры» для отделения элемента крыши в области опорных балок. Кроме того, это действие позволит скорректировать положение крыши, если опора и крыша не выровнены. Щелкните, чтобы добавить линию-разделитель для последующего разделения крыши.

Если проект предусматривает наличие плоской части плиты в сочетании с различными формами, скорректируйте конструкцию типа крыши. В данном примере слой изоляции предусматривает различные формы. Нижняя часть плиты остается плоской, а слой изоляции и все слои над ним выполнены с уклоном.

При добавлении точек во время редактирования формы используйте параметр «Базовая отметка», чтобы определить относительную отметку точки. Можно выбрать создание отметок от текущего уровня, базовой точки проекта, точки съемки и внутреннего начала координат. Можно определить, будут ли точки добавлены в абсолютной отметке от выбранной базы отсчета или смещены на заданное расстояние от существующей поверхности.
