Просмотр и изменение свойств экземпляра воздуховода.
| Параметр | Описание |
|---|---|
| Механизмы | |
| Классификация систем |
Задание системы для соединителей, расположенных на оборудовании. Например, оборудование трубопроводов может иметь следующую классификацию систем: «Приточный воздух», «Рециркулирующий воздух», «Отработанный воздух». Эти значения являются частью стандартных классификаций Revit. |
| Тип системы |
Определение типов системы для системы MEP. Чтобы создать дополнительные типы систем, необходимые для данной модели, можно скопировать имеющийся тип системы. Так, для создания типа приточной системы высокого давления создайте дубликат типа системы «Приточный воздух», переименуйте и измените его свойства требуемым образом. |
| Имя системы | Имя, уникально указывающее на систему. Имя может быть определено пользователем или автоматически создано. |
| Системное сокращение | Пользовательское сокращение для системы. |
| Эквивалентный диаметр | Для получения информации о воздуховоде прямоугольного сечения см. раздел Прямоугольная форма. |
| Фиксация стороны | Если этот параметр включен, использование инструмента определения размера не приводит к изменению размера воздуховода. |
| Коэффициент потерь | Отображение безразмерного числа, используемого с целью измерения малых потерь для выбранного воздуховода или соединителя. Используется для расчета полного падения давления. |
| Гидравлический диаметр | См. раздел Воздуховод прямоугольного сечения. |
| Метод определения потерь | Указание метода определения потерь для выбранного фитинга. |
| Сечение | Определение участков сегментов и соединительных деталей, которые имеют одинаковую скорость (например, один и тот же расход, размер и форму). |
| Площадь | Определение площади поверхности для трубопроводов, воздуховодов, цепей и коробов. |
| Механизмы — расход | |
| Расход | Отображение расхода для воздуховода или соединителя воздуховода. |
| Дополнительный расход | Определение дополнительного расхода для выбранного воздуховода. |
| Скорость | Это значение вычисляется по следующей формуле:
 |
| Трение | Потеря давления на участке воздуховода заданной длины. |
| Падение давления | Отображение падения давления для выбранного воздуховода, фитинга или соединителя. Чтобы проверить значение падения давления для каждой траектории, пролегающей через фитинг, просмотрите отчет о падении давления. |
| Рабочее давление | Отображение разницы между полным давлением и статическим давлением для выбранного воздуховода. |

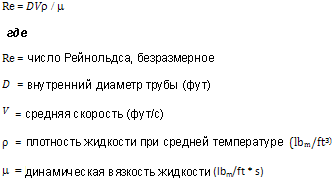

| Число Рейнольдса | Это значение вычисляется по следующей формуле:
 |
