Диалоговое окно «Параметры базы данных производителя» используется для изменения цвета соединяющих стрелок, применяемых при использовании инструмента «Трасса и заливка» для различных видов.

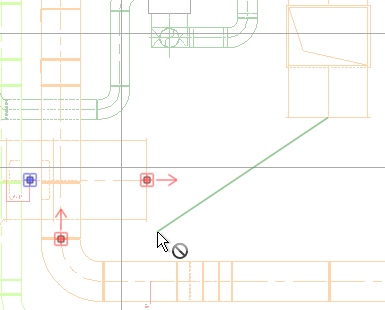

Укажите один цвет для соединяющей стрелки, показанной на виде в плане. Укажите другие цвета для соединяющих стрелок, отображаемых на 3D-виде для указания направления трассы.
- Выберите вкладку «Системы»
панель «Производитель»
.
Совет: Если палитра «Элементы базы данных производителя MEP» является видимой, для открытия диалогового окна также можно нажать кнопку «Параметры». - Выберите вкладку «Соединение: индикаторы»
- Выберите цвет параметра «План» для управления цветом стрелки, которая отображается на виде в плане.
- Выберите цвет параметров «К объекту» и «От объекта» для определения цветов стрелок, показываемых на 3D-виде.
- Нажмите «ОК».
