Для автоматического отображения фланцев необходимо сначала указать используемый по умолчанию тип фланца в диалоговом окне «Настройки трассировки».

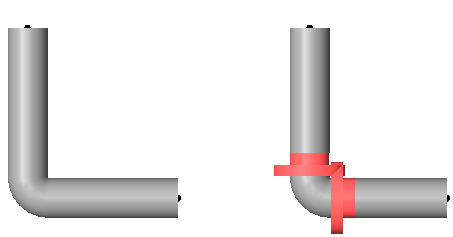

На левом рисунке соединение труб показано без фланцев. На правом рисунке выделены фланцы между концами труб и отводом.
- В окне "Диспетчер проекта" откройте вид, на котором требуется разместить фланец.
- В Диспетчере проекта разверните папки «Семейства»
«Трубы»«Типы трубопроводов».
- Щелкните правой кнопкой тип трубы и выберите «Свойства типа».
- В диалоговом окне «Свойства типа» перейдите к области «Сегменты и соединительные детали» и для параметра «Настройки трассировки» выберите «Изменить».
- В диалоговом окне «Настройки трассировки» укажите тип фитинга фланца по умолчанию, используемый для выбранного типа трубы.
Дополнительные сведения см. в разделе Определение настроек трассировки для трубы.
- Дважды нажмите «ОК».
- Нарисуйте одну или несколько труб и добавьте фитинги.
Между концами труб и фитингами автоматически добавляются фланцы.
