На виде в плане можно рисовать горизонтальные, вертикальные и наклонные трубы, хотя вертикальные и наклонные трубы зачастую легче рисовать на фасаде или на разрезе. См. разделы Рисование трубы на фасаде и Рисование трубы на разрезе.
Добавление с помощью значка соединителя. Выберите значок соединителя, отображаемый на оборудовании или семействе приборов, чтобы добавить трубу с типом системы, назначенным той же классификации системы, что и соединитель. Значки различаются в зависимости от классификации системы соединителя. После добавления труб тип системы можно изменить на другой, назначенный той же классификации системы. Этот метод также можно использовать на видах сечений и фасадов.

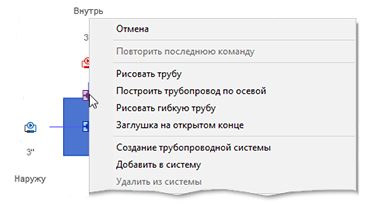

Добавление из контекстного меню. Наведите указатель мыши на соединитель трубопровода на оборудовании или семействе приборов и щелкните правой кнопкой мыши для отображения контекстного меню. Нажмите кнопку «Рисовать трубу», чтобы добавить трубу и наследовать размер и отметку соединителя. Для трубы используется тип системы, назначенный той же классификации системы, что и для соединителя. Этот метод также можно использовать на видах сечений и фасадов.
