Разделение элементов с заданным зазором

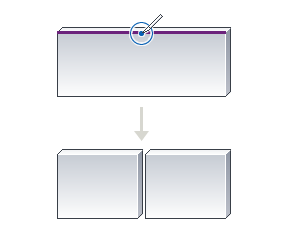

Разделение одного элемента на два с заданным зазором между ними.

Прим.: Инструмент «Разделить с зазором» нельзя использовать для разделения наклонных стен по вертикальной плоскости.

Создание двух элементов с заданным зазором

1. Выберите вкладку «Изменить»панель «Изменить» (Разделить с зазором).
2. На панели параметров задайте размер для параметра «Зазор в примыкании».
   Прим.: Диапазон допустимых значений этого параметра — от 1/16 дюйма до 1 фута (в британской системе единиц).
3. Наведите указатель на элемент и щелкните для размещения зазора. Элемент разделяется на два независимых элемента.

Соединение стен, разделенных с формированием зазора между ними

При выборе стены, созданной с помощью инструмента "Разделить с зазором", в области рисования отображается обозначение "Разрешить соединение". Если требуется, выберите "Разрешить соединение" и перетащите стену к другой стене для их соединения. Либо щелкните правой кнопкой мыши и выберите пункт "Отменить соединение". Эти действия позволяют восстановить соединение стен без зазора.

1. Выберите стену, созданную с помощью инструмента "Разделить с зазором".
2. Щелкните на значке для удаления размерной зависимости.
3. Выберите элемент управления "Перетаскивание конца стены" (представленный синим кружком на выбранной стене), щелкните правой кнопкой мыши и выберите "Разрешить примыкание".
4. Выберите другую стену и повторите действия, описанные в пунктах 2-3.
5. Выберите ручку "Перетаскивание конца стены" и перетащите стену к другой стене. Стены соединяются.

Разъединение стен, созданных с помощью инструмента "Разделить с зазором"

1. Наведите курсор на 1 из 2 стен, созданных с использованием инструмента "Разделить с зазором". Стена выделяется.
2. Выберите стену, щелкните правой кнопкой мыши на элементе управления "Перетаскивание конца стены" (представленному синим кружком на выбранной стене) и выберите "Отменить примыкание".
3. Перетащите стену в направлении от той стены, с которой она была соединена.
