Создание области видимости

Области видимости можно создавать только на видах в плане. Когда область видимости создана, ее размер и положение можно изменить в 3D виде.

1. На виде плана выберите вкладку «Вид»панель «Создание» (Область видимости).
2. В текстовом поле на панели параметров введите имя и задайте высоту области видимости.
   Совет: Имя области видимости можно впоследствии изменить. Выберите область видимости и на палитре свойств введите значение свойства «Имя».
3. Для построения области видимости щелкните в точке, соответствующей левому верхнему углу прямоугольника будущей области. Для завершения построения щелкните в точке, соответствующей правому нижнему углу прямоугольника.

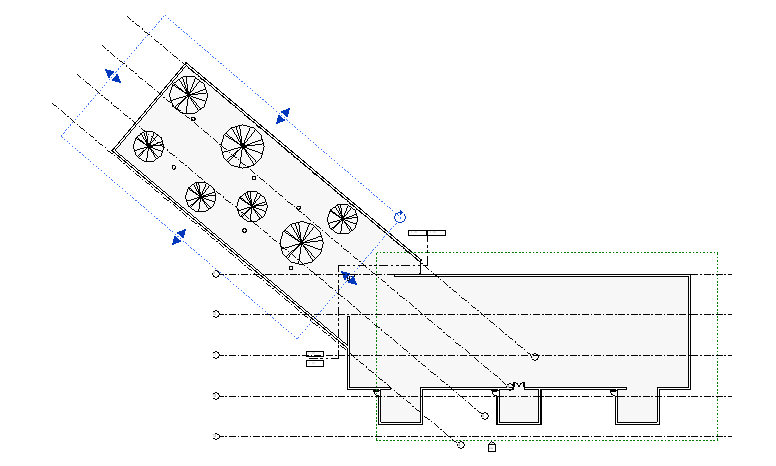

   На следующем плане этажа показаны 2 области видимости: одна располагается вокруг главного здания, а вторая – вокруг крыла. После построения области видимости на ней отображаются ручки управления, позволяющие изменить размер области. Область видимости также можно повернуть с помощью ручки или инструмента поворота .


4. При необходимости можно открыть 3D-вид и cкорректировать размер и положение областей видимости.

После создания области видимости необходимо сделать следующее:

• Примените каждую область видимости к элементам баз.
• (Необязательная операция.) Примените каждую область видимости к выбранным видам.
