Добавление уровней

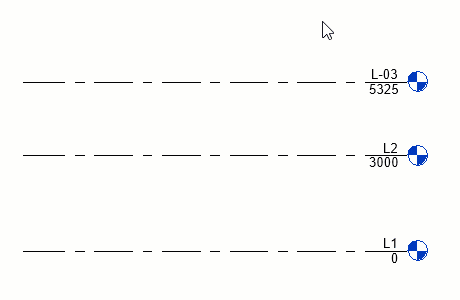

Можно создавать не только уровни для каждого этажа в здании, но и связанные уровни, например, уровень подоконника.

1. Для размещения уровней необходимо, чтобы текущим был вид фасада или вид в разрезе.
2. Щелкните на ленте элемент ("Уровень").
   • Вкладка «Архитектура»панель «База» («Уровень»)
   • Вкладка «Конструкция»панель «База» («Уровень»)
3. Поместите курсор в область рисования и щелкните мышью.

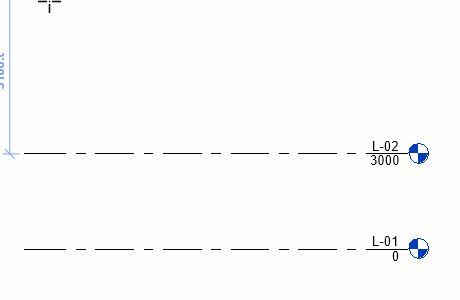

   Прим.: Если при размещении курсора для создания уровня стрелка курсора совмещается с уже существующей линией уровня, то отображается временный вертикальный размер между курсором и этой линией уровня.

4. Создайте линию уровня, горизонтально перемещая курсор.

   На контекстной вкладке ленты параметр «Создать вид в плане» включен по умолчанию. Это значит, что каждый из создаваемых уровней является уровнем этажа и с ним связаны виды плана этажа и соответствующего зеркального отображения потолка. Нажав кнопку "Типы видов в плане" на панели параметров, можно выбрать, какие типы видов должны создаваться вместе с уровнем. Если снять флажок «Создать вид сверху» на панели параметров, то уровень будет считаться не соотнесенным с этажами или же связанным, и не будет создано ни одного связанного с ним вида в плане. Стены и другие привязанные к уровню элементы могут использовать связанные уровни как зависимость снизу и зависимость сверху.

   При создании линий уровня, их концы могут выравниваться один относительно другого. В этом случае при выборе линии виден значок замка. При горизонтальном смещении уровня все выровненные с ним линии перемещаются согласованно.

5. Щелкните мышью по достижении линией уровня требуемой длины.

   Уровень можно переименовать. Для этого следует щелкнуть по номеру уровня. Щелкнув мышью по размеру, можно изменить высоту уровня.



   Каждому созданному уровню Revit присваивает название (например, «Уровень 1») и обозначение . Переименовать какой-либо уровень можно непосредственно в Диспетчере проекта. При переименовании уровня отображается запрос на переименование соответствующих видов в плане. См. раздел Переименование соответствующих уровней и видов.
