Создание линейного массива

Можно задать расстояние между элементами в массиве.

1. Выполните одно из следующих действий.
   • Выберите элементы для копирования в массив и щелкните вкладку "Изменить | <элемент>"панель "Изменение" ("Массив").
   • Щелкните вкладку "Изменение"панель "Изменение" ("Массив"), выберите элементы для копирования в массив и нажмите клавишу Enter.
2. На панели параметров нажмите кнопку (Линейный массив).
3. Выберите нужные параметры:
   • Группирование элементов: включение каждого элемента массива в группу. Если опция не активна, Revit создает заданное количество копий, но не объединяет их. В результате каждый элемент массива оказывается независимым от других.
   • Количество: полное количество элементов в массиве.
   • Размещение:
     • Расстояние между элементами: задается расстояние между элементами массива. Программа помещает второй элемент в указанное место, а последующие - за ним с заданным интервалом.
     • Общая длина массива: задается общая длина массива. Элементы массива распределяются равномерно между первым и последним его элементами.
   • Зависимость: ограничение перемещения массива вдоль вектора, перпендикулярного или коллинеарного выбранным элементам.
   Прим.: Совместное группирование компонентов детализации и компонентов модели не разрешено.
4. При выборе опции "Расстояние между элементами" для размещения элементов выполнить следующее:
   1. В области рисования щелчком мыши задайте начальную точку массива.
   2. Переместить курсор так, чтобы задать требуемое расстояние между элементами. При перемещении курсора отображается габаритная рамка, указывающая размер выбранных элементов. Габаритная рамка может привязываться к характерным точкам. Отображается размер, указывающий расстояние от места первого щелчка до текущего положения курсора.
   3. Разместите второй элемент щелчком мыши или введите размер и нажмите клавишу Enter.
5. При выборе опции "Общая длина массива" для размещения элементов нужно выполнить следующее:
   1. В области рисования щелчком мыши задайте начальную точку массива.
   2. Переместить курсор, чтобы задать требуемое положение для последнего элемента массива. При перемещении курсора отображается габаритная рамка, указывающая размер выбранных элементов. Габаритная рамка может привязываться к характерным точкам. Отображается размер, указывающий расстояние от места первого щелчка до текущего положения курсора.
   3. Разместите последний элемент щелчком мыши или укажите размер и нажмите клавишу Enter.
6. Если на панели параметров установлен флажок "Группирование элементов", отображается числовое поле, в котором указано количество создаваемых в массиве копий. При необходимости можно изменить это число и нажать клавишу Enter.

Revit создает указанное количество выбранных элементов и размещает их на равном расстоянии друг от друга.

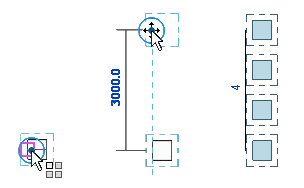

Пример
