Рекомендации по улучшению соединений стен при работе с вариантами конструкции.
При работе с вариантами конструкции подчистка соединений между стенами в главной модели и стенами в основном варианте выполняется в обычном режиме. Подчистка стен между главной моделью и второстепенными вариантами может не работать. Во избежание неправильных соединений стен между главной моделью и второстепенными вариантами перенесите стену из главной модели во все варианты конструкции. См. раздел Перенос элементов из модели в набор вариантов конструкции. В приведенном ниже примере стены главной модели отображаются синим цветом.
![]() |
|
Стены, включенные в главную модель | |
![]() |
![]() |

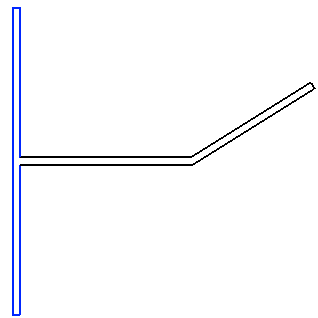

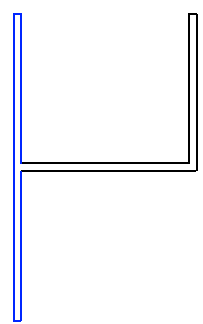

Диагональная стена в качестве основного варианта | Вертикальная стена в качестве второстепенного варианта (горизонтальная стена сохраняет геометрию соединений из основного варианта) |
![]() |
![]() |

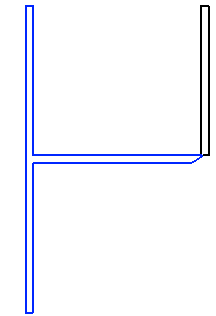

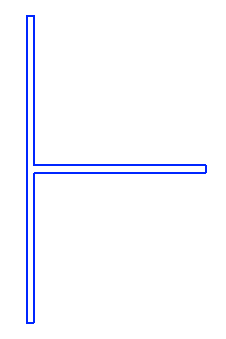

Горизонтальная и диагональная стены в качестве основного варианта | Горизонтальная и вертикальная стены в качестве второстепенного варианта |
Во избежание описанной выше проблемы, относящейся к соединениям стен во второстепенном варианте, добавьте в данный вариант горизонтальную стену. В результате соединение стен подчищается правильно, как показано на иллюстрации. См. раздел Примыкания стен.
