Изменить линии сетки, например, стиль линии центрального сегмента или обозначение, используемое на концах линии сетки, можно в диалоговом окне «Свойства типа».
Для изменения свойств типа выберите элемент и перейдите на вкладку "Изменить"
панель "Свойства"
(Свойства типа). Изменения в свойствах типа применяются ко всем экземплярам в проекте.
| Имя | Описание |
|---|---|
| Графика | |

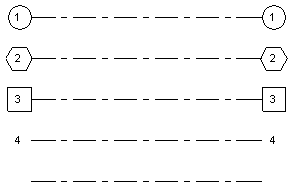

| Символ | Обозначение, используемое на концах координационных осей. Это может быть номер оси на марке (Заголовок сетки – Окружность), просто номер сетки (Заголовок сетки - Без марок оси) или концы без марок (Нет).
 |

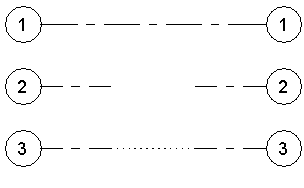

| Центральный сегмент | Тип центрального сегмента координационной оси. Возможные значения: «Нет», «Сплошной» и «Пользовательский». См. раздел Адаптация координационных осей.
 |

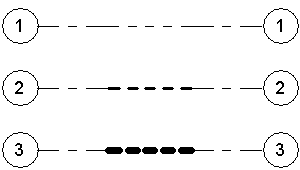

| Вес центрального сегмента | Если выбран тип центрального сегмента «Пользовательский», используется вес линии центрального сегмента.
 |

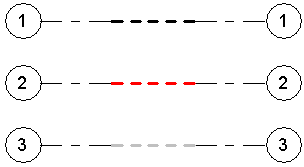

| Цвет центрального сегмента | Если выбран тип центрального сегмента «Пользовательский», используется цвет линии центрального сегмента. Можно выбрать цвет, заданный в Revit, или определить собственный цвет. См. раздел Цвета.
 |
| Образец центрального сегмента | Если выбран тип центрального сегмента «Пользовательский», используется образец линии центрального сегмента. Линия уровня может быть сплошной (стиль «Объем»), штриховой, штрихпунктирной и т. п.
 |

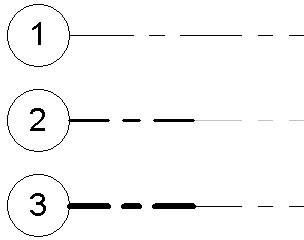

| Вес конечного сегмента | Вес линии координационной оси или, если для центрального сегмента выбран тип «Нет» или «Пользовательский», вес линии конечных сегментов.
 |

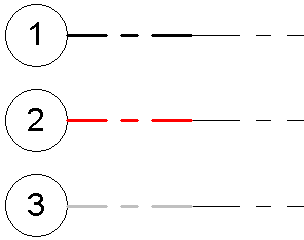

| Цвет конечного сегмента | Цвет линии координационной оси или, если для центрального сегмента выбран тип «Нет» или «Пользовательский», цвет линии конечных сегментов.
 |

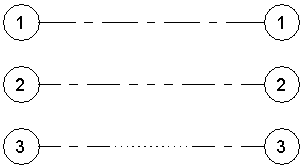

| Образец конечного сегмента | Стиль линии координационной оси или, если для центрального сегмента выбран тип «Нет» либо «Пользовательский», стиль линии конечных сегментов.
 |

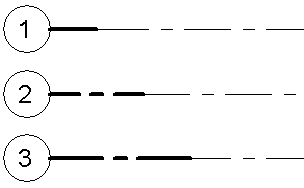

| Длина конечных сегментов | Длина конечных сегментов в пространстве листа (если для центрального сегмента выбран тип «Нет» или «Пользовательский»).
 |
| Конец 1 для обозначений на виде в плане (по умолчанию) | Настройка, используемая по умолчанию для отображения марки в начале координационной оси на плане. (При построении оси марка отображается в начальной точке.) При необходимости марки отдельных осей на плане можно скрыть или отобразить. См. раздел Отображение и скрытие марок осей сетки.
 |
| Конец 2 для обозначений на виде в плане (по умолчанию) | Настройка, используемая по умолчанию для отображения марки в конце координационной оси на плане. (При построении оси марка отображается в конечной точке.) При необходимости марки отдельных осей на плане можно скрыть или отобразить. См. раздел Отображение и скрытие марок осей сетки.
 |
| Обозначения, не относящиеся к виду в плане (по умолчанию) | Заданное по умолчанию положение марок координационных осей на видах, отличных от плана (на фасадах, разрезах): «Вверх», «По низу», «Оба слоя» (и верхний, и нижний) или «Нет». При необходимости марки отдельных осей на плане можно скрыть или отобразить. См. раздел Отображение и скрытие марок осей сетки.
 |
