Отображение базы на видах проекта

Изменив границы базы 3D модели, можно задать те виды, где они будут отображаться.

Видеоролик: «Управление видимостью баз»

Если плоскости баз не пересекаются с видом в плане, то на этом виде они не отображаются.

Прим.: База не будет показана, если она находится вне области обрезки вида. Если для базы установлено отображение 2D-границ, а затем она вырезается из вида путем активации области обрезки, то местоположение и длина базы не сохраняется. Поэтому, если область обрезки отключена на виде (на виде показаны все объекты), база снова станет видимой, но вместо ее исходных 2D-границ будут отображаться 3D-границы.

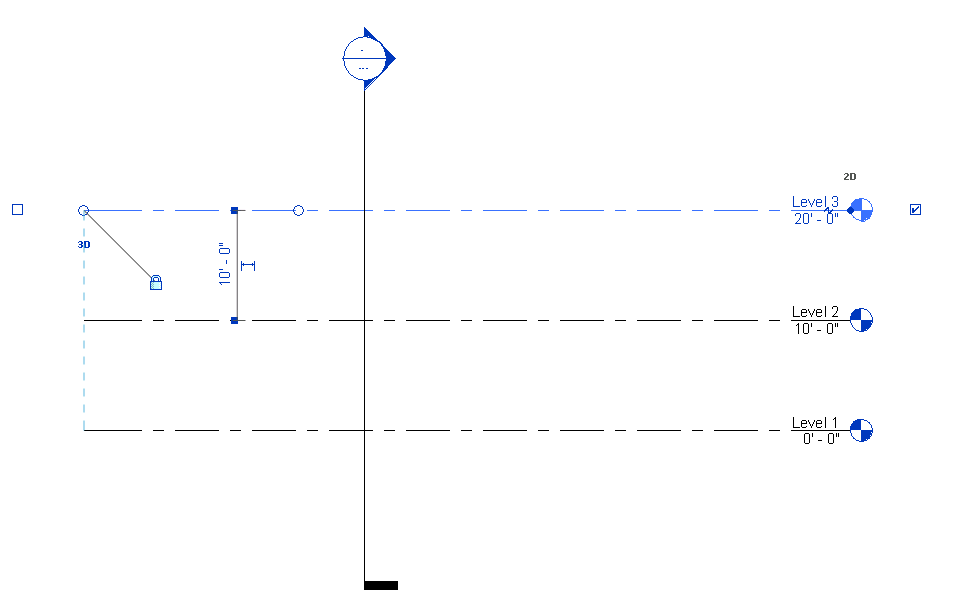

В следующем примере линия верхнего уровня не видна на разрезе, т. к. границы ее 3D модели не пересекают границ разреза.

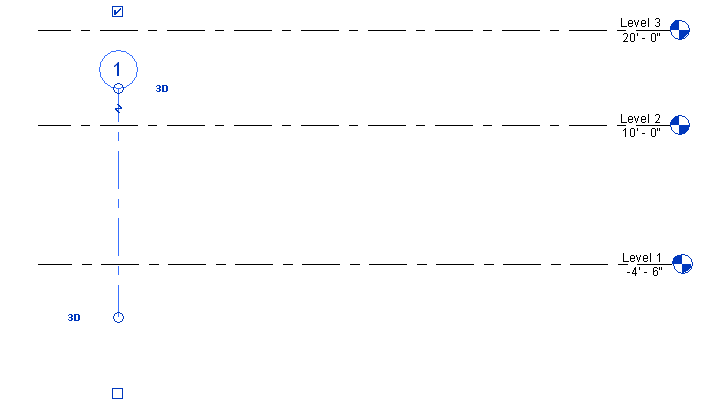

Еще один пример: ось сетки видна только на первых двух видах в плане, поскольку границы ее 3D-модели не пересекаются с линией третьего уровня.

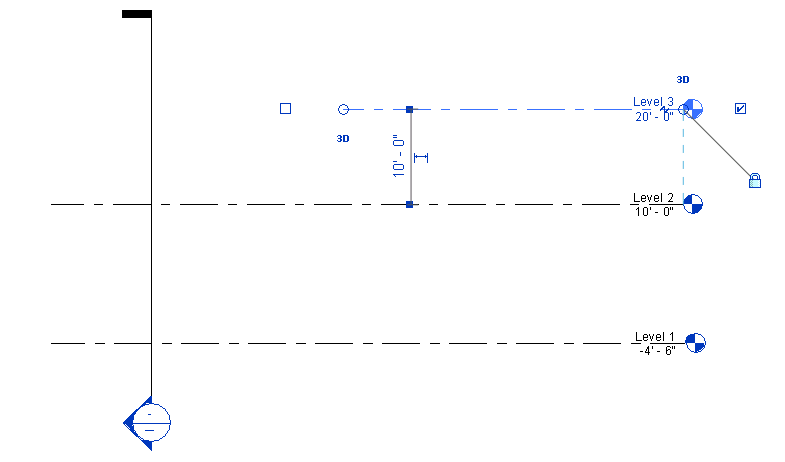

Можно заметить, что база пересекает плоскость вида, но на виде не отображается. Если выбрать базу, то станет заметно, как ее характерные для этого вида границы пересекаются с плоскостью вида, но это не относится к границам модели базы (см. рисунок). Пустой кружок на рисунке обозначает границы 3D модели, а они не пересекают разрез. Закрашенный кружок обозначает границы 2D модели, которые пересекают разрез. В результате уровень 3 не отображается в разрезе.
