Отмена прикрепления элементов

Инструмент "Отменить прикрепление" выполняет открепление элемента, заблокированного в определенном положении, или элемента, управляемого главной системой. Открепленный элемент можно свободно перемещать и удалять.

Для открепления можно выбрать несколько элементов. Если некоторые из выбранных элементов не были ранее закреплены, инструмент "Отменить прикрепление" никак на них не влияет.

Выполните одно из следующих действий.

• Выберите элементы для открепления и щелкните вкладку "Изменить | <Элемент>"панель "Изменение" ("Отменить прикрепление").
• Щелкните вкладку "Изменение"панель "Изменение" ("Отменить прикрепление"), выберите элементы для открепления и нажмите клавишу Enter.

Если в области рисования щелкнуть на элементе управления в виде канцелярской кнопки для открепления элемента, рядом со значком кнопки отображается крестик (X), указывающий на разблокировку.

Прим.: Если выбрано несколько закрепленных элементов, выбранные закрепления могут не отображаться. Для отображения в модели закреплений выберите вкладку «Изменить | Выбрать несколько»панель «Выбор» (Активировать элементы управления). Щелкните еще раз, чтобы скрыть в модели закрепления.

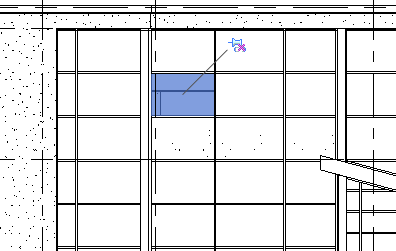

Пример панели витража

Для элементов, которые являются частью главной системы, например, панелей витража или балок в балочной системе, открепление элемента позволяет переопределить его свойства. Прикрепленные элементы в главных системах определяются по свойствам и поведению главной системы. Открепление элементов в этом случае делает их независимыми от главной системы. Значки прикрепления и открепления в области рисования для данного типа элемента изображаются с небольшой булавкой. Это означает, что элемент имеет отношение к главной системе.

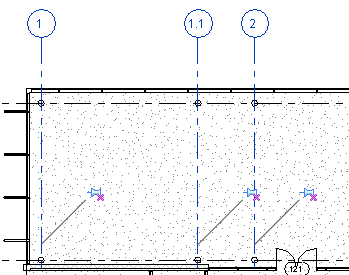

Пример линии сетки

После открепления независимые элементы, которые заблокированы или прикреплены в определенном положении, например, линии сетки или элемент стены, можно перемещать или удалять. Значки прикрепления и открепления в области рисования для этих типов элементов изображаются без булавки.
