Поворот истинного севера

Вы можете повернуть модель в соответствии с истинным севером.

Видео: «Поворот истинного севера»

Ориентация модели по истинному северу

1. Откройте план стройплощадки.
2. Используйте точку съемки для указания известного местоположения на площадке.

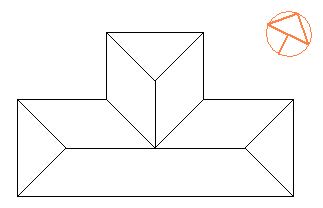

3. Измените ориентацию вида: на панели свойств для параметра «Ориентация» выберите значение «Истинный север».
4. (Необязательная операция.) Добавьте на вид опорную плоскость или аннотацию, которая указывает направление на истинный север.

   При повороте модели на истинный север ее можно будет использовать в качестве направляющей. Позже эту направляющую можно будет удалить.

   Например, в данном плане стройплощадки для указания направления на истинный север используется стрелка с комментарием «True North».


5. Выберите вкладку «Управление»панель «Местоположение проекта»раскрывающийся список «Положение» «Повернуть истинный север».
6. Задайте направление на истинный север одним из следующих способов.
   • Для установки угла поворота на панели параметров для параметра «Угол между условным и истинным севером» ввести нужное значение.

     Например, если разность между условным севером (направлением вверх на виде) и истинным севером составляет 45 градусов, введите 45. Модель на виде поворачивается на указанный угол.

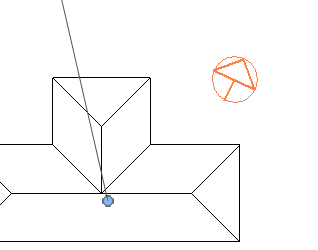

   • Поворот модели на истинный север графически:
     1. Выберите ручку поворота , которая отображается в центре модели, и перетащите ее к направляющей.
     2. Щелкните по направляющей для указания направления на истинный север.
     3. Щелкните еще раз в верхней части окна приложения.


     Модель будет повернута на истинный север.

     На виде стройплощадки щелкните точку съемки, чтобы увидеть, что она выровнена по истинному северу, и базовую точку проекта, чтобы увидеть, что она отображает смещение от истинного севера.



     Все другие виды также будут использовать истинный север для расчета теней, инсоляции и других расчетов. При этом можно ориентировать виды в плане на условный север для упрощения процесса проектирования.

7. Необязательно: вы можете сбросить ориентацию вида до значения «Условный север» и удалить направляющую, которая указывает направление на истинный север.
