Чтобы базы отображались на требуемых видах, измените границы 3D-модели.
База может иметь такие размеры, которые не позволяют ей отображаться на всех видах модели. Можно изменить границы модели таким образом, что база появится на тех видах, где ранее была не видна.

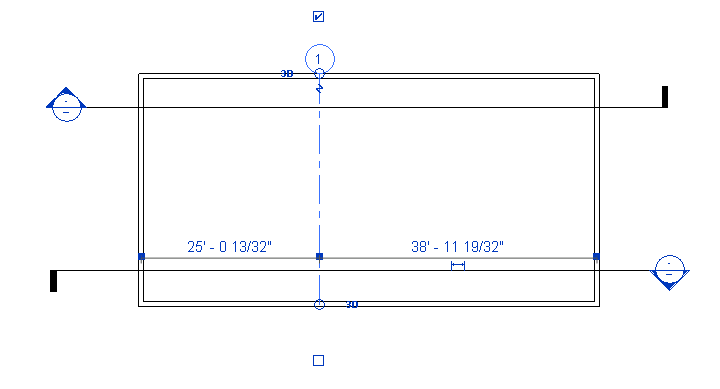

В следующем примере ось сетки не видна на обоих видах разрезов, т. к. границы ее 2D модели не пересекают границ видов разрезов.
Чтобы расширить границы 3D модели, следует выполнить следующие операции:
- Выберите базу и щелкните на ней правой кнопкой мыши.
- В контекстном меню выберите "Расширить 3D границы".

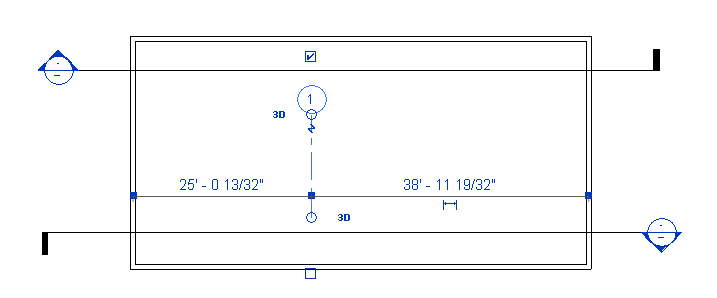

Сетка расширяется до границ модели.
