В Revit используются две системы координат: система координат съемки и система координат проекта.
Система координат съемки представляет собой реальный контекст для модели здания. Она предназначена для описания местоположений на поверхности земли.
Система координат проекта описывает местоположения относительно модели здания. Она использует выбранную точку в границах участка в качестве опорной точки для измерения расстояний и расположения объектов относительно модели.
Начало внутренней системы координат представляет собой основу для системы координат съемки и системы координат проекта. См. раздел Внутреннее начало.
Кроме того, можно использовать общую систему координат для размещения импортированных или связанных моделей относительно главной модели Revit. См. раздел Общие координаты.
Система координат съемки
Система координат съемки используется для идентификации конкретного местоположения на поверхности земли, где находится модель Revit. Эта система координат создается вне контекста проекта.
Многие системы координат съемки стандартизованы. В одних системах используется широта и долгота, в других — координаты точек на осях X, Y и Z. В системах координат съемки применяются значительно большие масштабы, чем в системах координат проекта, и принимаются во внимание такие детали, как кривизна земли и рельефа, несущественные для систем координат систем проекта.
В Revit точка съемки

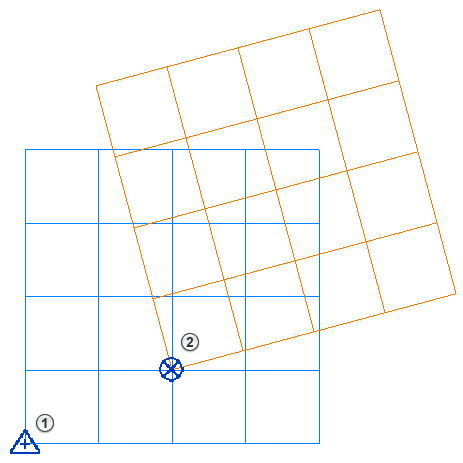

определяет фактическое местоположение рядом с моделью. Например, можно разместить точку съемки в углу площадки проекта или в месте пересечения двух линий границы участка и указать ее реальные координаты. (См. на рисунке выше.)
Термин «система координат съемки» близок по смыслу к следующим терминам, используемым в других приложениях и контекстах:
- глобальные координаты
- координаты ГИС
- координаты сетки
- геодезические координаты
- координаты проекции
- проекция штата
- общие координаты
Система координат проекта
Используйте систему координат проекта, чтобы определить расположение объектов относительно заданной точки рядом с моделью. Данная система координат характерна исключительно для текущего проекта.
В Revit начало системы координат проекта является базовой точкой проекта
. Многие рабочие группы используют базовую точку проекта в качестве опорной точки для измерений по всей площадке. Разместите ее в углу здания или другом удобном местоположении в модели, чтобы упростить выполнение измерений на площадке. (См. на рисунке выше.)
Термин «система координат проекта» в Revit близок по смыслу к следующим терминам, используемым в других приложениях и контекстах:
- локальные координаты
- мировая система координат (МСК)
- мировые координаты (в контексте файла DWG)
- Пользовательская система координат (ПСК)
- пользовательские координаты
- координаты проекта
- координаты модели
- инженерные координаты
- внутренние координаты
- координаты САПР
