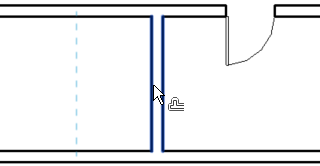

Функция смещения используется для создания, копирования или перемещения выбранных элементов, таких как стены или балки, на заданное расстояние в направлении, параллельном выбранному элементу.
Смещение можно применить к одному элементу или цепочке элементов в одном семействе. Можно задать расстояние смещения, щелкнув место размещения выбранных элементов или указав числовое значение.
Параметры смещения на панели свойств ведут себя не так, как на ленте и на панели параметров. Для поиска информации об этих параметрах найдите имя отдельного параметра, например, «Смещение снизу».
Использование функции смещения
- Перемещение или копирование: перейдите на вкладку «Редактирование»
панель «Редактирование»
(«Смещение»).
- Создание: при построении элемента и появлении панели рисования укажите параметры смещения на панели параметров.
- Смещение: укажите расстояние, на которое требуется сместить элемент.
- Цепь: создание цепочки смещенных элементов.
- Линия привязки: укажите точку, от которой требуется сместить элемент.
При использовании смещений необходимо учитывать следующие рекомендации.
- Смещение линий, балок или раскосов можно выполнять только в их собственной рабочей плоскости. Например, при построении модели, рабочей плоскостью которой выбран уровень 1 плана этажа, линия может быть смещена только в плоскости вида в плане.
- Стены, созданные как контекстные семейства, сместить невозможно.
- Невозможно сместить элемент на виде, перпендикулярном его собственной рабочей плоскости. Например, нельзя смещать стену на фасаде.
