Размещение арматурных стержней произвольной формы — параллельное размещение

Параллельное размещение арматуры произвольной формы в железобетонных элементах с разной геометрией.

Чтобы выполнить параллельное размещение арматурных стержней произвольной формы, выберите одну или несколько ссылок на грани на любом виде. В этом примере показано параллельное размещение стержня произвольной формы на 3D-виде.

1. Выберите вкладку «Конструкция» панель «Армирование» («Арматурный стержень»).
2. Выберите «Изменить | Разместить арматурный стержень произвольной формы»  панель «Способы размещения»  («Арматурный стержень произвольной формы»).

3. Выберите «Изменить | Разместить арматурный стержень произвольной формы»  панель «Тип распределения»  («Параллельный»).

Прим.: Чтобы выбрать несколько граней или сегментов траектории, щелкните «Изменить | Разместить арматурный стержень»  панель «Выбрать несколько»  («Выбрать несколько»).
4. Укажите тип арматурного стержня на палитре свойств.
5. На панели «Набор арматурных стержней» укажите компоновку.

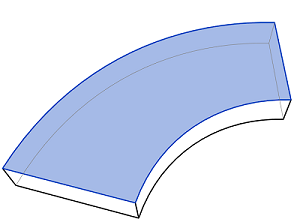

6. Выберите «Изменить | Размещение арматурного стержня произвольной формы»  панель «Далее»  («Поверхность»). В области рисования выберите поверхность элемента, на которой будет размещен арматурный стержень произвольной формы.

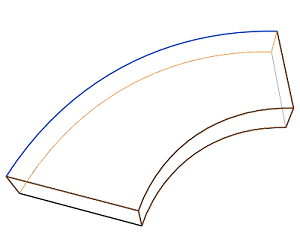

7. Выберите «Изменить | Размещение арматурного стержня произвольной формы»  панель «Далее»  («Траектория»). Выберите ребро элемента.
   Прим.: Чтобы продолжить выбор траектории размещения, нажмите клавишу ПРОБЕЛ.


   При необходимости можно задать значение «Вертикальный» для параметра «Выравнивание по стержню» на палитре свойств или выбрать одну из других настроек для выравнивания по стержню, для чего также потребуется выбрать грань. См. раздел Параметры выравнивания арматурных стержней произвольной формы.

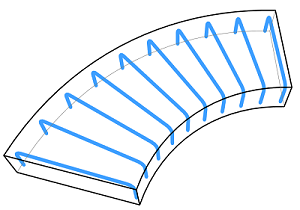

8. Арматурный стержень заполнит основу в соответствии с опорными поверхностями и предварительно заданными свойствами.

9. Для выхода из режима размещения арматурных стержней произвольной формы нажмите клавишу ESC.
