Связывание физических и аналитических элементов

Аналитическая модель — это упрощенное представление модели конструкции. Ее аналитические элементы отражают допущение.

Можно создать аналитическое представление любого физического элемента или группы элементов. Количество элементов (аналитических или физических), которые можно добавить в ассоциацию, не ограничено.

При создании эквивалентов аналитической модели связь между двумя представлениями автоматически не создается.

Чтобы создать связь между физическими и аналитическими элементами, используйте один из трех вариантов ниже.

• Свяжите физические элементы с их аналогами в аналитической модели вручную.
• Используйте при создании аналитического представления вспомогательную ассоциацию.
• Чтобы добавить ассоциацию при создании или обновлении аналитического либо физического представления на основе имеющегося контекста (физического или аналитического), используйте пакеты для автоматизации аналитических моделей несущих конструкций.

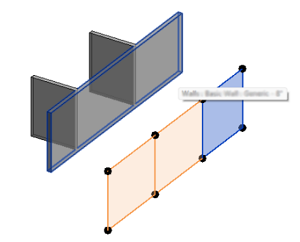

Добавление ассоциации между физическим элементом и его аналитическим аналогом

1. Выберите аналитический элемент.
2. Выберите вкладку «Изменить |<Элемент>» панель «Координация» и щелкните значок (Добавить ассоциацию).
3. Выберите аналог в строке состояния.


   Прим.: Элементы, которые уже входят в ассоциацию, будут выделены. Для них доступна только операция удаления.
4. Нажмите кнопку «Готово», чтобы завершить создание ассоциации, или кнопку «Отмена», чтобы отменить изменения и выйти.

Можно создать ассоциацию между любыми типами несущих и аналитических элементов (например, перекрытия с аналитическим элементом).

Прим.: Каждый элемент может входить только в одну ассоциацию.

Идентификация связанных элементов

Для идентификации связанных элементов после определения ассоциации выполните следующие действия.

1. Выберите элемент, являющийся частью ассоциации.
2. Выберите вкладку «Изменить |<Элемент>» панель «Координация» и щелкните значок (Выделить ассоциацию).

Прим.: При выделении элементов, входящих в различные ассоциации, будут помечены все элементы, участвующие в выбранных связях.

Удаление ассоциации между физическим элементом и его аналитическими аналогами

Чтобы удалить ассоциацию между физическим и аналитическим элементами, выполните следующие действия.

1. Выберите элемент, являющийся частью ассоциации.
2. Выберите вкладку «Изменить |<Элемент>» панель «Координация» и щелкните значок (Удалить ассоциацию).

Связь между аналитическим элементом и его аналитическими аналогами будет удалена.

Прим.:

• Ассоциация удаляется не только для выбранного элемента, а целиком.
• Изменить параметры связи между физическим элементом и его аналитическим аналогом нельзя. Для изменения параметров ассоциации необходимо удалить ее и создать новую.
