Нагрузки

Нагрузки на конструкцию применяются в аналитической модели для оценки возможных деформаций и напряжений в проекте.

К аналитической модели можно прилагать сосредоточенные, линейные и распределенные нагрузки.

Для доступа к инструментам по работе с нагрузками перейдите на вкладку «Анализ» панель «Аналитическая модель» (Нагрузки).

• Выберите «Изменить | <Нагрузки>»
  • (Сосредоточенная нагрузка)
  • ("Линейная нагрузка")
  • (Распределенная нагрузка)

У каждого инструмента по работе с нагрузками есть два параметра размещения.

1. Сосредоточенная нагрузка:
   1. (На конечной точке) — создание сосредоточенной нагрузки, связанной с конечной точкой аналитического элемента или углом аналитической панели.
   2. (Выбрать положение) — размещение нагрузок в любых местах аналитических элементов или панелей.
2. Линейная нагрузка:
   1. (На основе) — создание линейной нагрузки, связанной с аналитическим элементом или краем аналитической панели, по всей длине.
   2. (Определить траекторию) — размещение нагрузок в любых местах аналитических элементов или панелей.
3. Распределенная нагрузка:
   1. (На основе) — создание распределенной нагрузки для всей поверхности аналитической панели.
   2. (Определить границу) — размещение нагрузок в любых местах аналитических элементов или панелей.

Основа нагрузки

• В нагрузках всегда есть элемент-основа.
• Основу можно использовать в качестве ссылки.
• Если положение основы изменится, положение нагрузки будет обновлено соответственно.
• При удалении основы нагрузка также будет удалена.
• Нагрузка может быть связана только с одной основой.
• Нагрузки можно размещать за пределами основы.
  • Они будут считаться присоединенными, и их поведение относительно основы не изменится.
  • Для таких элементов будут отображаться предупреждения. После устранения этой ситуации предупреждение исчезнет.
• Нагрузка может быть связана с концом/углом/всей длиной/всей площадью основы или может быть расположена относительно нее в положении, заданном пользователем. Статус зависимости обозначается параметром «Имеет зависимость от основы» в определенных свойствах нагрузки. Для нагрузок, созданных с помощью инструментов «На конечной точке» или «На основе», этот флажок устанавливается по умолчанию. Для нагрузок, созданных с помощью инструментов «Выбрать положение», «Определить траекторию» и «Определить границу», этот флажок будет снят.
  • Чтобы удалить из нагрузки зависимость, можно снять флажок «Имеет зависимость от основы». После этого поведение нагрузки будет таким же, как и у нагрузки, созданной с помощью инструментов «Выбрать положение», «Определить траекторию» и «Определить границу». Отменить это действие нельзя, поэтому после удаления зависимости из нагрузки восстановить связь с основой будет невозможно — параметр «Имеет зависимость от основы» будет неактивен.

Ориентация нагрузки

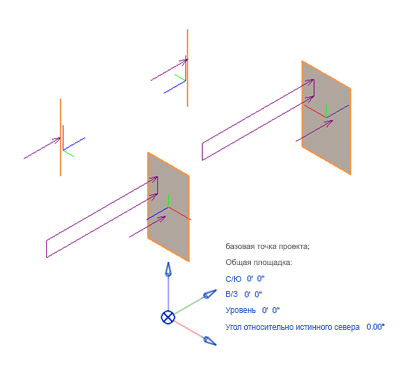

Ориентация нагрузки выравнивается по базовой точке проекта и по параметрам ориентации.

Ориентация оси Y для усилия определяется по ориентации «сверху вниз», оси X — «справа налево», а оси Z — по значению параметра «Отметка».

При повороте проекта вверх ориентация аналитических элементов и нагрузок изменится. При изменении ориентации аналитических элементов положение нагрузок остается прежним.
