Добавление сварных швов для соединения элементов стальных конструкций.
Размещение сварного шва
- Выберите вкладку «Сталь»
панель «Элементы базы данных производителя»
(«Сварные швы»).
- В области рисования выберите соединяемые стальные элементы.
Прим.: Для выбора нескольких элементов щелкните их левой кнопкой мыши, удерживая клавишу CTRL.
- Нажмите ENTER.
- Выберите одну из доступных кромок соединяемых элементов, чтобы разместить сварной шов. При наведении курсора на элементы кромки, на которых можно разместить сварной шов, выделяются.

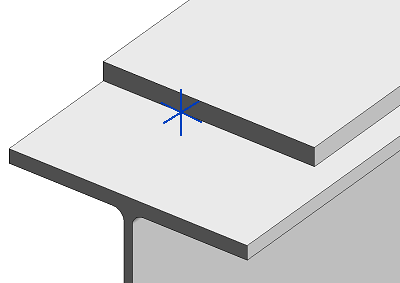

На виде сварочные швы представлены крестиком, который можно использовать для добавления марок в документацию.
Чтобы открыть свойства экземпляра на палитре свойств, выберите символ сварного шва (крестик).
- Обозначения сварных швов видны только в случае, если выбран высокий уровень детализации вида.
- Сварные швы создаются как точки сварки и соединительные пластины, стальные несущие каркасы и колонны с формами и семействами, которые поддерживаются рабочим процессом изготовления стальных конструкций.
- Для каждого типа сварного шва доступны лишь несколько значений, которые можно выбрать для основного и двухстороннего типов, расположения, формы поверхности и разделки кромок, допустимой для данного типа сварного шва. Эти значения сохраняются в базе данных, и их нельзя изменить.
- Сварной шов не содержит логическое соединение между соединяемыми объектами или данные о соединяемых объектах; он содержит только свойства сварного шва.
- Сварной шов не перемещается вместе с входным элементом. Необходимо выбрать как входной элемент, так и сварной шов, чтобы перенести их одновременно.
- Можно разместить сварные швы на стандартных субэлементах стальных соединений, но не на пользовательских субэлементах стальных соединений.
