Моделирование стальных конструкций от точки к точке

Используйте параметр автоматического укорочения в параметрах несущих конструкций для создания геометрии стальных элементов, начиная с точных начальной и конечной точек.

Путь поиска?

• Вкладка «Конструкция»панель «Конструкция»
• Вкладка «Управление»панель «Параметры» (Параметры несущих конструкций)

Автоматическое укорочение стальных элементов при автосоединении

Можно включить или отключить автоматическое укорочение стальных элементов несущих конструкций для новых моделей или (задним числом) для текущих моделей, выполнив следующие действия.

1. Выберите вкладку «Конструкция»панель «Конструкция».

или

2. Выберите вкладку «Управление»панель «Параметры» (Параметры несущих конструкций). Откроется диалоговое окно «Параметры несущих конструкций».
3. В диалоговом окне «Параметры несущих конструкций» перейдите на вкладку «Элементы стальных несущих конструкций».
4. Установите флажок «Откл. автом. укорочение стальных элементов при автосоединении».
   Прим.: Если появится диалоговое окно с предупреждением, нажмите кнопку «ОК».
5. Нажмите кнопку «ОК», чтобы сохранить изменения и закрыть диалоговое окно «Параметры несущих конструкций».

Стальные элементы из чертежа будут обновлены с учетом двухточечной геометрии для существующих элементов проекта и для вновь созданных элементов.

Параметр	Пример

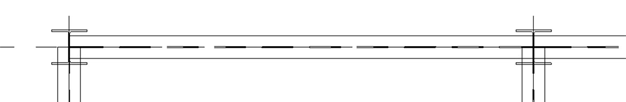

Стальные балки с включенным автоматическим укорочением

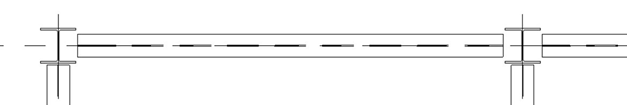

Стальные балки с отключенным автоматическим укорочением

Прим.:

• На панели «Свойства» изменены следующие наборы значений:
  • примыкание в начале нельзя изменить;
  • из списка удален параметр «Сокращение начального соединения»;
  • вес пересчитывается в соответствии с длиной;
  • системная и фактическая длины теперь равны.
  • В дальнейшем элементы можно редактировать с помощью модификаторов стали или других элементов Revit, таких как полости и т. д.
• При выборе балки функция «Изменить ссылку» на ленте больше не доступна.
• На стандартные и наклонные колонны параметр «От точки к точке» не влияет; геометрические объекты будут по-прежнему укорочены, как и ожидалось, в зависимости от контекста.

Рабочий процесс «От точки к точке» для наклонных колонн

При добавлении наклонной колонны с помощью рабочего процесса «От точки к точке» геометрия колонны теперь удлиняется до конечной точки системной длины.

Если отключить параметр «От точки к точке», наклонная колонна будет скорректирована до вторичного состояния. В этом состоянии колонна выравнивается по низу пересекающей балки и присоединяется к наименьшей линии пересечения.

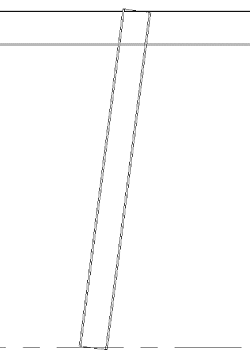

Представление наклонной колонны, созданное при включенном параметре «От точки к точке». Выравнивание геометрии по верху: линия привязки. Выравнивание сверху: усечение колонны посередине.

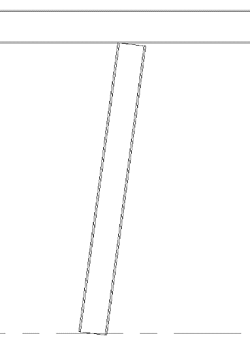

Представление наклонной колонны, созданное при отключенном параметре «От точки к точке». Выравнивание геометрии по верху: линия привязки. Выравнивание сверху: максимальное усечение.
