Разделение двойных сборных стен

Узнайте, как разделить двойные сборные стены и вручную скорректировать их сегментацию.

При выполнении команды «Разделить» сегментация производится согласно параметрам, заданным в диалоговом окне «Конфигурация». Сегментация зависит от веса и плотности всех слоев (включая воздушный).

Можно вручную изменить сегментацию позже. Для этого:

  1. Выберите один элемент.
  2. Перейдите на вкладку «Изменить | Части» и на панели «Часть» выберите (Редактировать раздел).

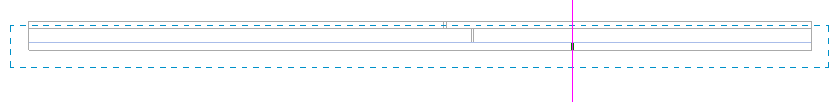

Линия разделения определяет положение стыка для всех трех слоев.

Можно создать сегментацию вручную. Для этого:
  1. Выберите полученный элемент двойной стены.
  2. Перейдите на вкладку «Изменить | Части» и на панели «Часть» выберите (Разделить части).

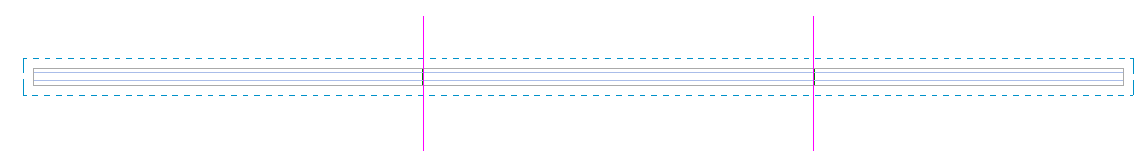

  3. Здесь можно задать либо одну линию разделения для всех трех слоев, либо отдельные линии разделения для каждого слоя.

После разделения стены вручную используйте команду «Разделить» для создания двойной сборной стены из выбранных объектов.

Для угловых соединений положение и приоритет слоев задаются с помощью команды Соединения стен. Соединения могут быть под прямыми или косыми углами.

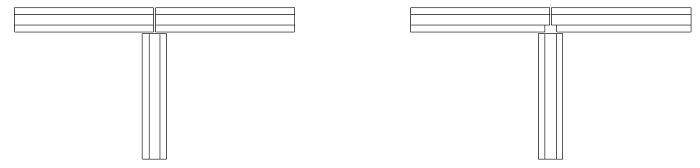

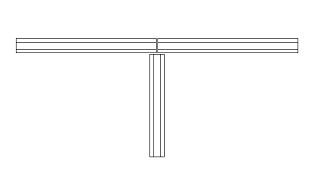

Если стены соединяются под углом 90 градусов, но не в углах, при использовании команды «Разделить» будет создано Т-образное соединение. Если в определенной точке пересечения не должно быть T-образного соединения, можно использовать команду Отменить соединение для корректировки смежной стены у грани главного элемента.

Результат сегментации

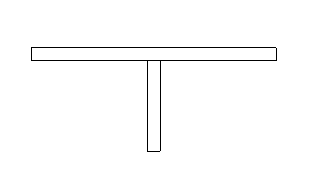

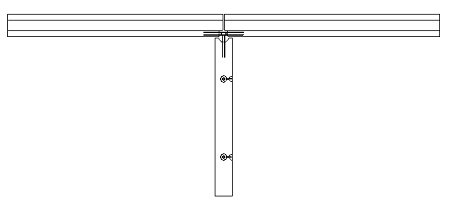

Соединенные двойные стены
Отсоединенные двойные стены

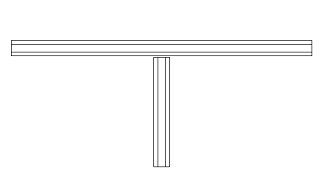

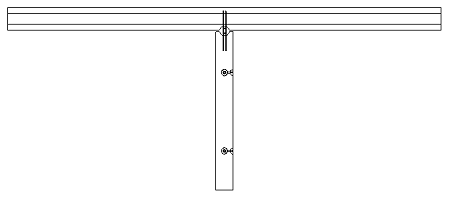

Соединенные двойные стены и сплошная стена

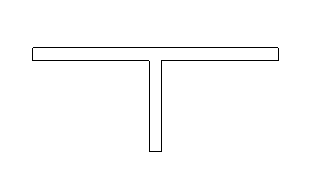

Отсоединенные двойные стены и сплошная стена
При необходимости используйте параметр Показать ручки формы для корректировки граней вручную.


Прим.: Можно вносить изменения по всей высоте элемента, чтобы соответствовать различным ситуациям, таким как наличие перекрытий с балками, поддерживаемых двойными стенами.
