Размещение области армирования

Используйте стандартные инструменты построения эскиза для определения границ системы арматурных сеток, покрывающих область.

1. Выберите вкладку «Конструкция»панель «Армирование» (Область раскладки арматурных сеток).
2. Выберите перекрытие, стену или фундаментную плиту для получения области армирования.
3. Выберите вкладку «Изменить | Создать границу арматурной сетки»панель «Рисование» (Линия границы).
4. Постройте эскиз замкнутого контура.

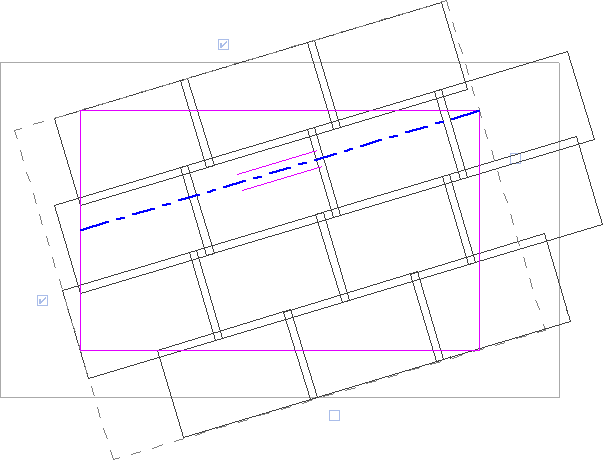

   Прим.: Край области армирования, ориентированный в главном направлении, обозначен параллельными линиями. В режиме эскиза можно изменить основное направление этой области. Основное направление области армирования очень важно, поскольку оно определяет поворот арматурной сетки. Основные провода в арматурной сетке направлены параллельно основному направлению. Каждая область армирования имеет прямоугольную границу (штриховая линия) с элементами управления на кромке.

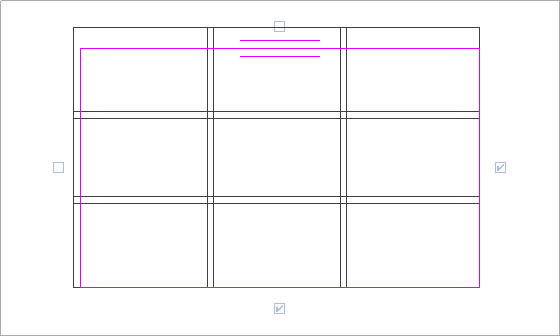

5. Выберите элементы управления для определения начальной/конечной кромок расположения арматурных сеток.

   С помощью этих элементов управления можно указать значения выравнивания арматурной сетки и нахлестки. Для правильного расположения арматурной сетки необходимо выбрать как минимум два соседних элемента управления. Расположение арматурных сеток позволяет адаптировать арматурные сетки к границе арматурной сетки. Арматурная сетка обрезается по эскизному контуру и проемам в основе.


   Прим.: Для изменения графических параметров арматурной сетки выберите вкладку «Вид»панель «Графика» (Видимость/Графика) и измените параметры в области раскладки арматурных сеток.
6. Выберите положение стыковки внахлестку в области "Строительство" на палитре свойств области армирования.
7. Выберите вкладку «Изменить | Создать границу арматурной сетки»панель «Режим» (Выход из режима редактирования).

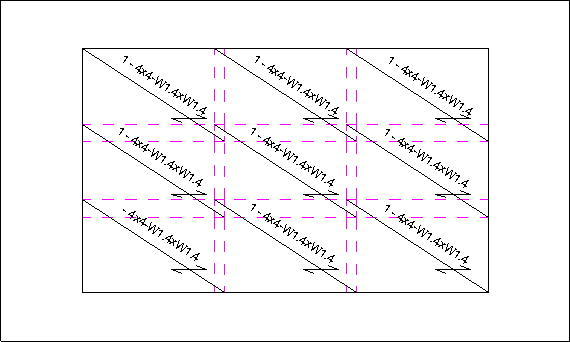

8. Для автоматического размещения обозначений и марок на готовом эскизе выберите соответствующий вид в области "Создать марки новых компонентов в виде" в разделе "Идентификационные данные" палитры области армирования.


   В Revit обозначение арматурной сетки и марка для каждой арматурной сетки размещаются отдельно.
