Настройка сборных деталей несущих стен

Можно настроить параметры элементов стен, чтобы изменить соединительные детали по умолчанию для создания сборок несущих стен.

Параметры элементов можно изменить в диалоговом окне "Конфигурация". Выберите вкладку "Сборные элементы" панель "Конфигурация" (Конфигурация) и найдите необходимый узел для стены:

• Бетон Стена Сплошная стена Деталь

Настройте следующие параметры элементов для стен.

Имя	Описание
Подъемники
Тип	Указывает на крепление и тип подъемника для сборной стены.

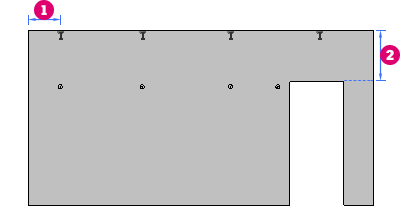

Минимальное расстояние до края	Определяет минимальное расстояние от подъемника до любой из кромок стены.
Минимальное расстояние до проема сверху	Указывает минимальное расстояние от верхней части подъемника до любого проема в стене.
Несущая способность при растяжении	Определяет номинальную прочность крепления подъемника при растяжении.
Боковые подъемники при высоте свыше	Указывает минимальную высоту стены для размещения боковых креплений на сборной стене.
Вставки подкосов
Тип	Задание подкоса и типа соединения стен.

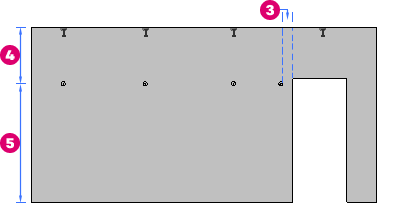

Расстояние для вставки подкосов и	Указывает местоположение подкосов в виде расстояния от верхнего до нижнего края стены.
как процент от высоты стены	Выберите этот параметр, чтобы использовать для параметра «Расстояние для вставки подкосов» процентное значение от общей высоты сборной стены вместо специальных единиц.
Положение для вставок подкосов	Определяет положение для вставок подкосов. Выберите один из вариантов: «Нет», «Со стороны просмотра», «Противоположно стороне просмотра» или «С обеих сторон».
Минимальное расстояние до проема	Определяет минимальное расстояние от подкоса до любого проема в стене.
Соединения
Профили — фронтальное соединение стен	Указание профиля, применяемого к передней/задней части сборных стен.
Профили — боковое соединение стен	Указание профиля, применяемого по бокам сборных стен.
Т-образное соединение профилей	Указание профиля, применяемого к передней/задней части сборных стен, примыкающих к Т-образному соединению.
Горизонтальный профиль	Определяет профиль кромки и тип для разделения сборных стен по горизонтали. Можно выбрать горизонтальный или вертикальный профиль.
Петли	Определяет петлю и тип соединения для сборных стен.
Литая пластина	Определяет тип анкерной пластины для монтажа сборных стен.
