Эта ошибка отображается, если при перемещении размещенного на стене элемента невозможно создать правильную геометрию.
Ошибка: «Не удалось вырезать из стены экземпляр <семейство>»
Причина: средствами Revit невозможно заново сформировать геометрические элементы для отображения перемещенного компонента модели.
Это сообщение отображается при таком перемещении двери или окна (или других компонентов, основой которых служат стены), в результате которого в Revit невозможно заново сформировать геометрические элементы надлежащим образом. Это может произойти при перемещении окна на дверь на виде в плане. Revit не может одновременно вырезать экземпляр двери и экземпляр окна. Также такая ошибка возникает при перемещении компонента за пределы стены либо его перетаскиванием, либо укорочением стены таким образом, что она больше не может служить основой для компонента.

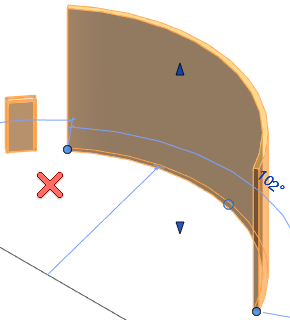

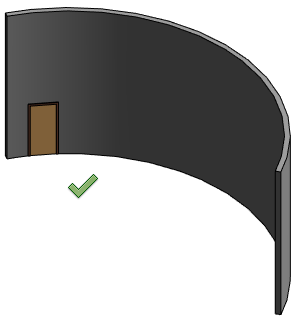

| Например, эта криволинейная стена является основой для двери. | При изменении стены таким образом, она больше не может служить основой для двери, и возникает ошибка. |
 |
 |
Решение: отмените изменения или удалите экземпляр.
