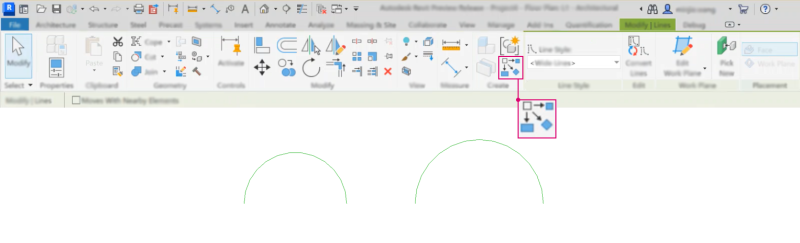

При нажатии кнопки «Создать аналог» из галереи рисования запускается корректный инструмент.
Ранее при выборе дуги, эллипса или сплайна функция «Создать аналог» выделяла неверный инструмент в галерее рисования.
Команду «Создать аналог» можно использовать для следующих элементов.
- Линии (линия модели, линия детализации, опорные линии, разделение помещений и пространств, граница нагрузки на основе зоны в анализе электросистем).
- Стены
- Несущий каркас (балки).
Рекомендации
- Функция «Создать аналог» не запускает инструмент полигона. При использовании команды «Создать аналог» для полигонов производится выбор только одной стороны полигона, то есть запускается инструмент «Линия».
- Окружности/полные эллипсы: при использовании команды «Создать аналог» запускается инструмент дуги/фрагмента эллипса.
- Функция «Создать аналог» не различает типы дуг и всегда запускает дугу по начальной и конечной точкам и радиусу.
- Если дуга является касательной к другому элементу, текущее применение запустит инструмент дуги по касательной.
- Следующие параметры инструментов рисования не включены: «Выбрать линии», «Выбрать грани», «Выбрать стены», «Выбрать опоры».
- Границы зон не поддерживаются этой функцией. Функция «Создать аналог» всегда запускает команду «Выбрать линии» при выборе линий границ зон (например, «Дуга», «Эллипс», «Сплайн»).
См. раздел Копирование элементов с помощью инструмента «Создать аналог».
