Назначить граничные условия по шаблону
В этом разделе мы назначим граничные условия из существующего шаблона.
Нажмите Граничные условия на вкладке Настройка.
Примечание. Самый простой способ применить граничные условия из шаблона — перетащить их непосредственно на модель.
Примечание. Поверхности могут быть выбраны в процессе назначения параметров для них. Убедитесь, чтобы отменить такие поверхности перед назначением следующего граничного условия. Выбранные элементы отображаются в списке выбора. Чтобы просмотреть список, выберите "Список выбора" на панели инструментов быстрого доступа:
Разверните ветку "Граничные условия" на строке Исследования проекта.

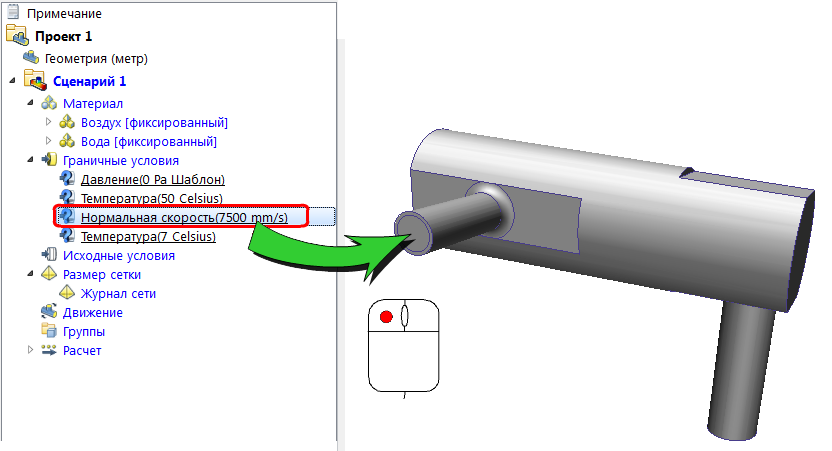

Щелкните левой кнопкой мыши на состоянии скорости, и перетащите на один из входов:

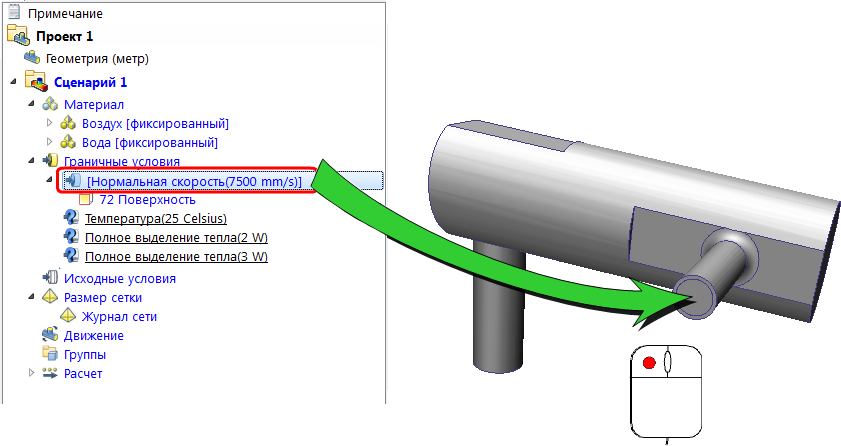

Щелкните левой кнопкой мыши на состоянии скорости, и перетащите его на другое входное отверстие:

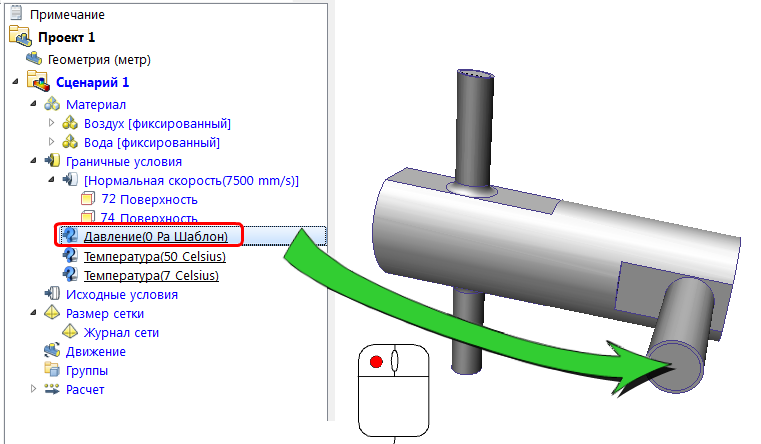

Щелкните левой кнопкой мыши на "Состоянии давления", и перетащите его на выходную поверхность:

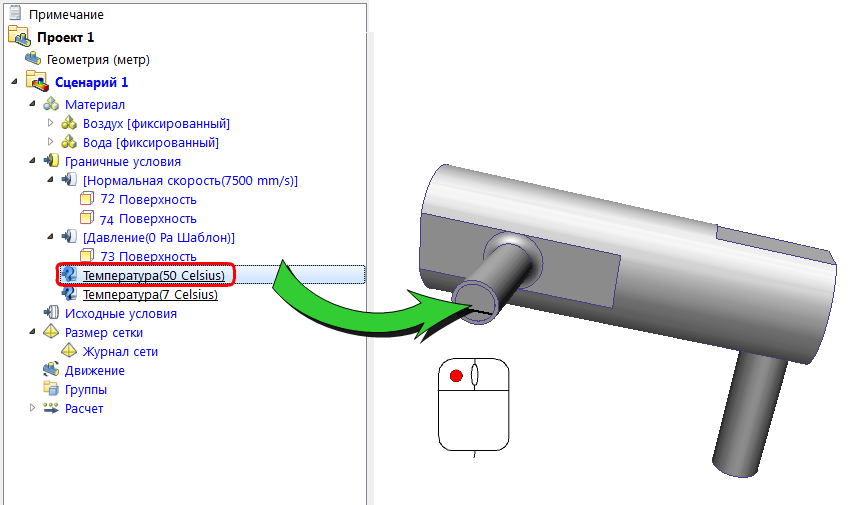

Щелкните левой кнопкой мыши по состоянию температуры (50 градусов Цельсия), и перетащите на горячий водоприемник:

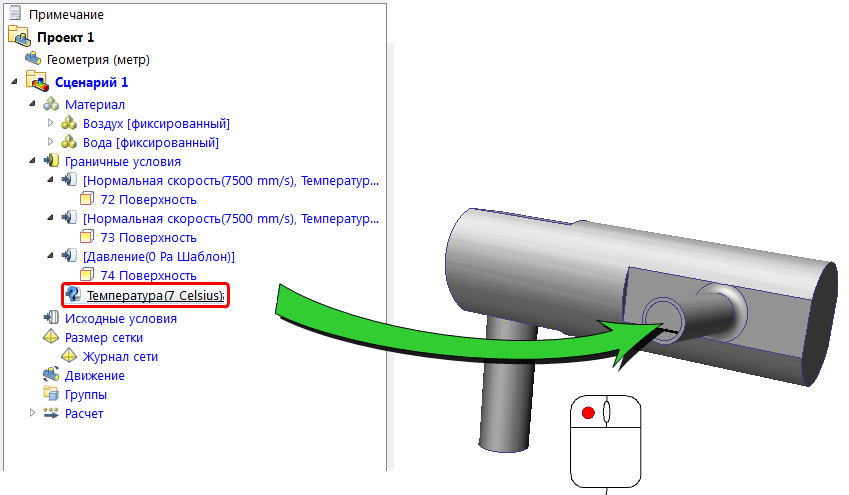

Щелкните левой кнопкой мыши на состоянии температурыа (7 градусов Цельсия), и перетащите на холодный водоприемник:
