Результаты скорости

Нажмите вкладку Результаты.

На этом этапе мы рассмотрим результаты скорости, используя секущую плоскость и Iso поверхность.

Секущие плоскости отображают результаты для разрезания модели. Используйте их, чтобы получить более полное представление о потоке. Используйте векторы для отображения направления и величины скорости потока.

Iso поверхности показывают одно значение результата величины. С их помощью можно определить, где количество результатов очень низкое или очень высокое относительно остальной части модели.

Нажмите Плоскости на вкладке Результаты.

Чтобы создать плоскости, нажмите Добавить на контекстной панели Плоскости:

Для ориентации плоскости щелкните ее левой кнопкой мыши и нажмите X на контекстной панели инструментов.

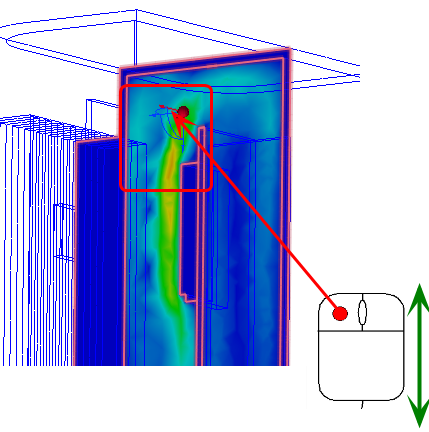

Чтобы переместить плоскость, перетащите триаду осей нормали к плоскости.

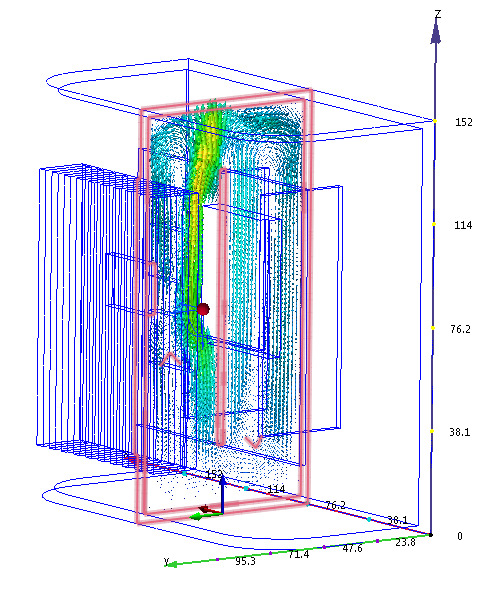

Чтобы отобразить векторы, выберите Вектор скорости из меню Вектор на контекстной панели Плоскости:

Чтобы настроить интервал вектора:

1. Нажмите Редактировать на контекстной панели Плоскости.
2. В диалогом окне Управление плоскостью, перетащите ползунок Интервал сетки, на Высокий. (Это находится в нижней части окна).

Чтобы отобразить векторы с различной длиной (масштабируется со скоростью):

1. Нажмите вкладку Параметры вектора.
2. В группе Длина, выберите Диапазон длины.
3. Перетащите Минимум регулятор влево, и Максимум регулятор вправо.

Чтобы скрыть контуры, щелкните правой кнопкой мыши и выберите Контур.

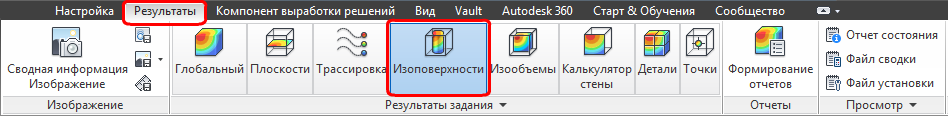

Щелкните Iso поверхности на вкладке Результаты.

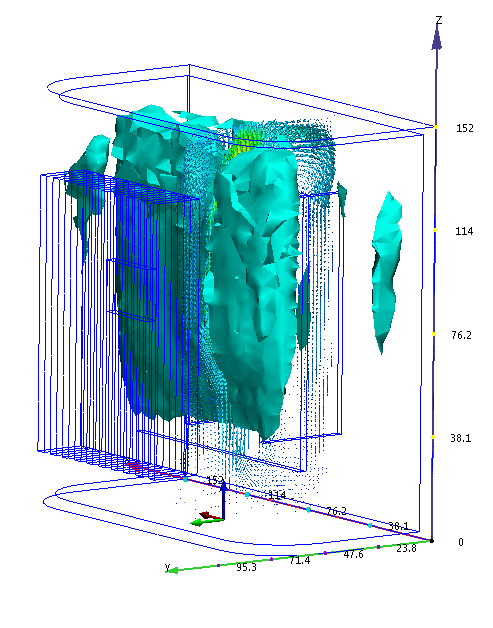

Чтобы создать Iso поверхность, нажмите Добавить на контекстной панели Iso поверхности:

Чтобы изменить значение "Количество Iso", нажмите правой кнопкой мыши на Iso поверхности и выберите Редактировать. Перетащите ползунок на вкладке Управление.

Чтобы удалить Iso поверхность, щелкните по ней правой кнопкой мыши и выберите Удалить
