Готовая к моделированию геометрия в CFD

В этом разделе рассматривается геометрия, в которой устранены четыре ошибки.

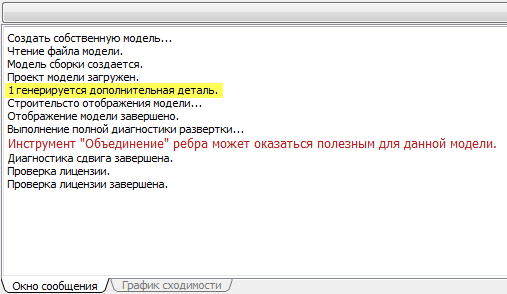

1. Ознакомьтесь с окном сообщения.



   Примечание. Обнаружено случайное соединение деталей корпуса, в результате которого была создана дополнительная деталь.

2. Щелкните на верхней части области вывода, чтобы скрыть окно сообщения. Экран должен выглядеть следующим образом:



3. Любым удобным способом скройте нижнюю плату корпуса (через контекстное меню или CTRL + средняя кнопка мыши).

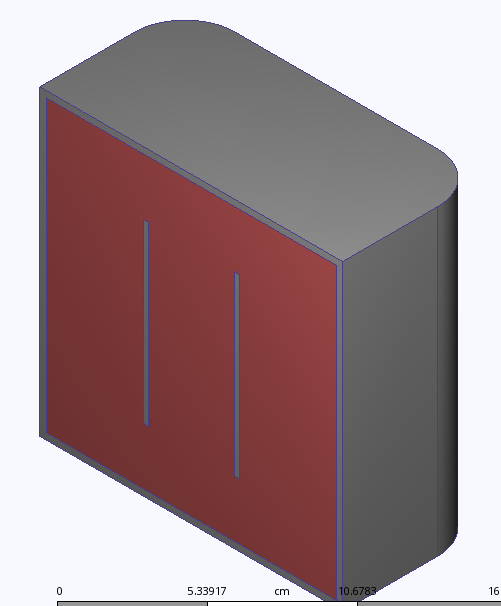

4. Выберите созданный объем жидкости.

   Примечание. На панели проекта выделен объем 10. Детали для заполнения зазоров в Autodesk® CFD получат аналогичные названия.



   Примечание. Теперь на панели проекта отсутствует элемент «имя деталиUимя детали», так как в текущей модели нет пересечений.

5. Поверните модель, используя правый верхний угол ViewCube /

   Ориентация модели будет выглядеть следующим образом:

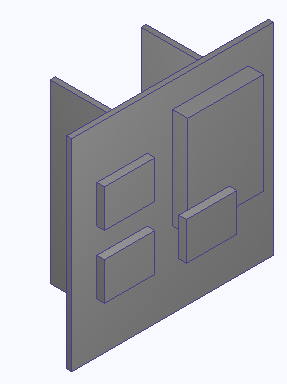

6. Скройте верхнюю часть корпуса и объем жидкости любым удобным способом (через контекстное меню или CTRL + средняя кнопка мыши). Модель будет выглядеть приблизительно следующим образом:



   Примечание. Элемент был перемещен с ребра пластины, а фаска удалена. Данная модель готова к моделированию. Для настройки и запуска этой модели следует закрыть Autodesk® CFD и перейти к разделу Учебное пособие. Естественная внутренняя конвекция в модуле телекоммуникаций.
