Программное обеспечение Vault для управления данными помогает специалистам в сфере проектирования и строительства организовывать и отслеживать процессы создания, моделирования и документирования данных, а также управлять ими.
Для быстрого доступа к файлам их можно поместить в одну папку. Сохраняются все версии файлов, что исключает утерю или перезапись конкретной версии. В хранилище находятся все версии файлов и их зависимости, то есть история всех изменений в проекте по ходу работы над ним. Также сохраняются все свойства файла для быстрого поиска и извлечения.
При совместной работе над проектом все файлы и связанные с ними данные хранятся на сервере, чтобы все пользователи имели к ним доступ. Каждый член проектного коллектива должен иметь уникальное имя пользователя и пароль. Если пользователь уже выдал файл, то другим пользователям не разрешается его редактировать. После сдачи файла обратно в хранилище пользователи могут обновить копии этого файла до последней версии.
Autodesk Vault состоит из двух основных компонентов: клиента и сервера. Дополнительные компоненты, например надстройки, файловый сервер и рабочий процесс помогают оптимизировать экосистему управления данными.
Клиент Vault позволяет выполнять функции управления документами, например выдавать и возвращать файлы или копировать проекты. На сервере хранятся эталонные копии всех файлов. Благодаря тому, что все данные хранятся в стандартной централизованной папке, команда проектировщиков имеет общий доступ к информации и может управлять ей. Это централизованное местоположение называется хранилищем. При первом запуске клиента Vault следует выбрать хранилище, в которое необходимо выполнить вход, прежде чем можно будет начать управление данными.
Что такое хранилище?
Хранилище представляет собой среду управления и хранения документов проекта. Оно содержит два основных компонента: реляционную базу данных и хранилище файлов.
- В реляционной базе данных хранится информация о файлах: текущий статус файла, история изменений и свойства файла. За счет хранения информации в базе данных обеспечивается гибкое, но в тоже время надежное и высокопроизводительное управление взаимосвязями между файлами и историей их изменения. Таким образом, можно осуществлять поиск нужной информации по базе данных.
- Хранилище файлов представляет собой иерархическую структуру папок, в которых хранятся рабочие копии файлов, управляемых Autodesk Vault . В хранилище копия каждой версии файла сохранена в хранилище файлов с использованием специальной конфигурации. Хранилище файлов считается закрытой системой. Не рекомендуется перенастраивать или изменять файлы в хранилище файлов. В совокупности база данных и хранилище виртуальное файлов создают пользователям все условия для плодотворной совместной работы над проектом.
Устанавливаются отдельные компоненты программного обеспечения для сервера и клиентских приложений.
Сервер Vault

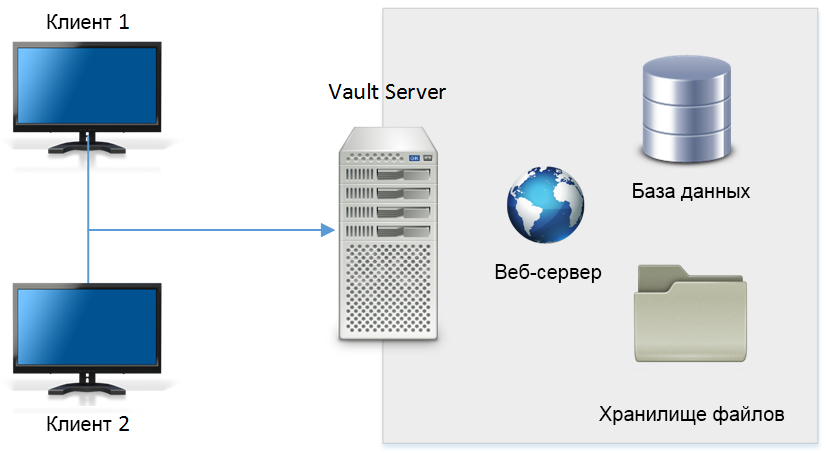

Сервер Vault состоит из трех компонентов: веб-сервера, базы данных и хранилища файлов. На следующем рисунке показана стандартная конфигурация компонентов.
Сервер базы данных
Сервер базы данных отслеживает связи между данными. Он работает по принципу библиотечного каталога и содержит все индексы и указатели, позволяющие найти интересующую информацию.
По умолчанию при установке Autodesk Data Management Server устанавливается Microsoft® SQL Server Express. Microsoft SQL Server Express можно обновить в любой момент после установки компонентов Autodesk Data Management Server.
Подробные сведения см. в разделах Требования к Vault и Обновление Autodesk Vault.
Хранилище файлов
Файловое хранилище и сервер баз данных работают вместе. База данных предоставляет индексную информацию о расположении файлов. Хранилище файлов представляет собой безопасное местоположение на сервере, в котором содержатся файлы.
Веб-сервер
Для программы Autodesk Data Management Server требуется установить службу Microsoft Internet Information Services (IIS).
Сервер Autodesk Vault представляет собой веб-приложение, в котором службы используются для управления взаимодействием клиентов и сервера с веб-службами. Взаимодействие между клиентами и сервером выполняется так же, как и взаимодействие с сайтом в сети Интернет. Веб-службы используют стандартные методы HTTP и по умолчанию осуществляют обмен данными через порт веб-сервера 80. Для многопользовательских конфигураций требуются службы Microsoft IIS.

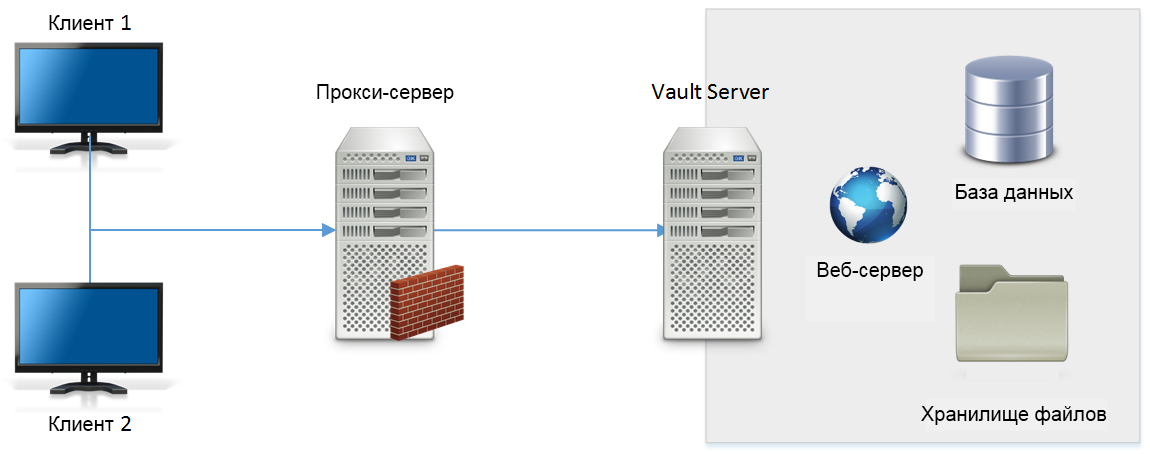

Прокси-сервер
Прокси-сервер переадресует запросы клиентских компьютеров на другие серверы. В некоторых сетях все клиентские компьютеры должны использовать прокси-сервер при обращении к веб-службам.
Если сеть использует прокси-сервер, то его можно настроить на использование имени узла или на пропуск прокси-сервера клиентов узла.
Клиенты Vault Client
Клиент хранилища является автономным приложением или встроенной надстройкой, которая подключается к серверу хранилища для доступа к файлам и выполнения операций хранилища.
Примером может служить надстройка Inventor. При добавлении данных в хранилище с помощью надстройки Inventor программа сохраняет все комплексные взаимосвязи, созданные сборками, чертежами, схемами и другими файлами.
Для одной среды хранилища имеется один сервер Autodesk Data Management Server и один или несколько клиентов хранилища. Существуют толстый и тонкий клиенты Vault, а также надстройки Vault, которые интегрируются с другими приложениями. Пользователи также могут установить толстый клиент Vault Office.
Vault Client
Толстый клиент Vault, который иногда называют клиентом программы Vault Explorer, позволяет просматривать структуру Vault, добавлять файлы в хранилище, а также выполнять большинство операций с файлами в зависимости от уровня прав. Кроме того, можно настроить схемы редакций, схемы нумерации, определить жизненный цикл, управлять элементами и изменять запросы, а также выполнять другие задачи администрирования в автономном клиенте хранилища. Доступные для администрирования функции определяются используемой редакцией хранилища.
Vault Thin Client
Тонкий клиент Vault позволяет просматривать содержимое хранилища. При наличии лицензии Vault Office можно также выполнять задачи управления файлами, например добавлять файлы в хранилище, выдавать их из хранилища и возвращать в него.
Пользователи Autodesk Vault Professional также могут проверять элементы и спецификации.
Клиент надстройки Autodesk Vault Add-in
Клиенты надстройки предоставляют базовые функции хранилища в среде родительского приложения. Добавляя файлы к хранилищу, надстройки сохраняют специфические для приложения связи данных.
Существуют надстройки для приложений проектирования Autodesk и других производителей. См. раздел Приложения, которые поддерживают надстройки Vault для получения дополнительных сведений.
Vault Office Client
Клиент Vault Office аналогичен полному клиенту Vault за исключением того, что он предоставляет параметры управления данными файлов и папок не в приложениях САПР. Этот клиент идеально подходит пользователям, которым не нужны все функции САПР клиента Vault, но требуется возможность управления документами в хранилище.
