Сопоставление свойств

Свойства можно сопоставлять с пользовательским свойством (UDP), что позволяет записывать в подчиненное пользовательское свойство значения из основного файла, например свойство файла.

Приоритет сопоставления определяет порядок записи свойств в объект Vault. При записи в определенный объект нескольких свойств первым записывается свойство с наивысшим приоритетом.

Прим.:

Импорт и экспорт настроек сопоставления

Доступ к сопоставлению свойств

  1. Выберите "Сервис"  "Управление" "Параметры Vault".
  2. В диалоговом окне «Параметры хранилища» выберите вкладку «Типы поведения».
  3. В разделе «Свойства» щелкните «Свойства».
  4. В диалоговом окне «Определение свойств» выберите свойство, которое необходимо отредактировать, и щелкните Редактировать.
  5. Чтобы добавить или удалить сопоставление свойств, выберите вкладку «Сопоставление».

Создание нового сопоставления свойств

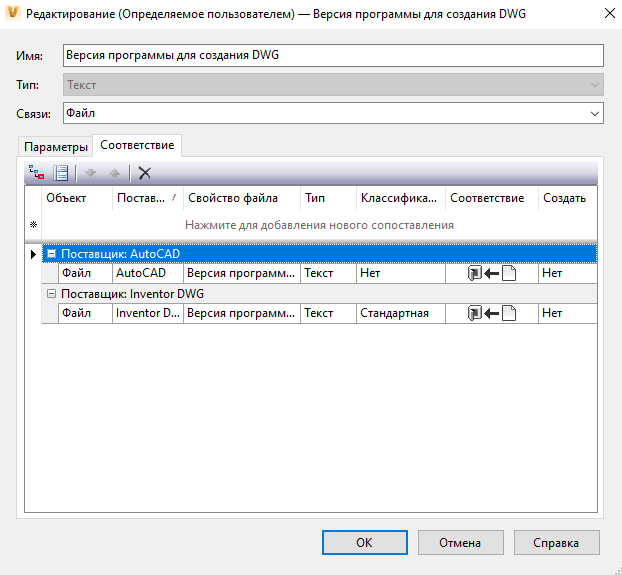

  1. В диалоговом окне нового (или существующего) свойства перейдите на вкладку «Сопоставление».
  2. Щелкните поле (Нажмите для добавления нового сопоставления) под столбцом «Объект».

    • Объект: выберите объект, с которым требуется сопоставить свойство. Это может быть файл или элемент. У одного свойства может быть несколько сопоставлений как для файлов, так и для элементов, но в этом случае сопоставление производится по отдельности.
    • Поставщик: отображает список доступных параметров для выбранного типа объекта. Это могут быть файлы САПР, например чертежи и модели AutoCAD или Inventor, документы Office, файлы PDF и т. д.
    • Свойство файла: параметры свойства файла зависят от типа объекта. Если типом объекта является «Файл», можно выбрать свойство файла в файловой системе или в хранилище. Если типом объекта является «Элемент», можно сопоставить только файл, имеющийся в хранилище.

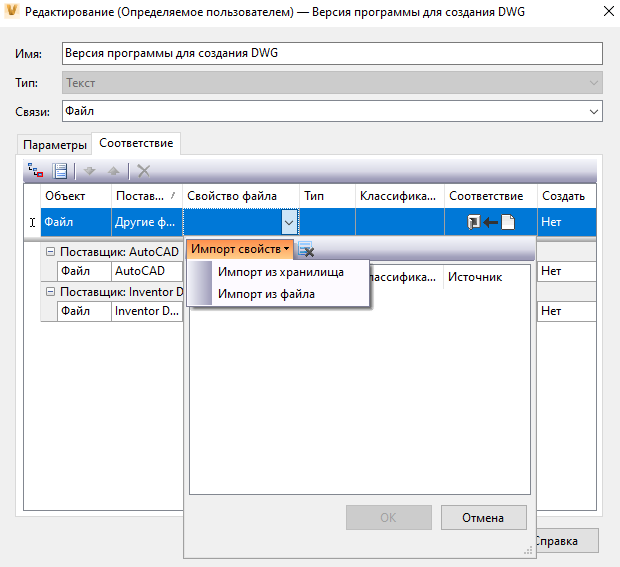

      • Щелкните поле под заголовком "Свойство файла" и выберите команду "Импорт свойств".

      • Выберите импорт свойств из хранилища или исходного файла.
      • В диалоговом окне «Выбор файла» найдите файл, свойства которого требуется импортировать. Нажмите «Открыть».

        Список «Импорт свойств» автоматически обновляется с добавлением свойств, доступных для импорта из указанного источника.

      • Чтобы сохранить список импортируемых свойств и создать сопоставление, нажмите кнопку «ОК».
      • Чтобы удалить все импортируемые свойства, щелкните значок списка "Очистить свойства" .
    • Тип: определяется на основании выбранного свойства (зависит от типа данных, связанных со свойством файла, например «Текст», «Дата», «Число» и т. д.)
    • Классификация: указывает, является ли свойство файла стандартным или дополнительным.
    • Сопоставление: информирует Vault о способе передачи и приема данных при обмене ими между свойствами Vault и файлов. Доступные значения:
      • Из Vault в файл
      • Из файла в Vault
      • Двунаправленный
    • Создать: определение того, будет ли свойство файла создано в Vault, если оно не существует. Если выбрано направление сопоставления «Из файла в Vault», для этого параметра будет установлено значение «Нет», поскольку свойства в Vault нельзя создавать таким образом.
      Прим.: Если в параметре «Создать» установлено значение «Нет», то нулевое или пустое значение свойства рассматривается как показатель отсутствия свойства в файле. Если в параметре «Создать» установлено значение «Да», в свойство будет записано корректное значение.

      Для атрибутов блоков AutoCAD параметр «Создать» может иметь только значение «Нет».

    Прим.: Некоторые поля недоступны для редактирования, поэтому при необходимости внесения значительных изменений в сопоставление может потребоваться удалить его и создать новое.
  3. Нажмите кнопку ОК на вкладке «Сопоставления» для сохранения всех изменений и возврата в диалоговое окно «Редактирование свойства».

Изменение сопоставления свойств

     Свойства в верхней части списка имеют приоритет над свойствами в нижней части. Список можно реорганизовать с помощью стрелок «Вверх» и «Вниз» на вкладке «Сопоставление».

  1. Для изменения приоритета сопоставления выберите на вкладке «Сопоставление» свойство, приоритет которого требуется изменить, и щелкните стрелку Вверх или Вниз.
  2. Нажмите ОК для сохранения внесенных изменений и возврата в диалоговое окно «Определения свойств».
    3. Прим.: Подчиненное свойство — это свойство, получающее свои значения от других сопоставляемых с ним свойств. Сопоставленные свойства (основные свойства) записывают значения в подчиненное свойство.

Синхронизация сопоставленных свойств для чертежей Inventor

    Настройте способ синхронизации сопоставленных свойств для чертежей Inventor из клиента Vault Client в Inventor.

    По умолчанию чертежи обновляются с помощью сервера Inventor Server. Это означает, что если требуется обновить документ, его необходимо открыть в Inventor. Чертежи Inventor также можно обновить с помощью тега
    <add key="UpdateDrawingDocINV" value="1"/>
    , который находится в файле конфигурации XML в папке установки Vault (C:\Program Files\Autodesk\Vault Professional <год>\Explorer\Connectivity.VaultPro.exe.config). Правда при использовании этого тега производительность синхронизации снижается.

    Если требуется обновить чертежи Inventor более ранней версии, для UpdateRevBlockMigrateLatestINV также необходимо установить значение «Истина».
