Свойства экземпляра и Vault

Сведения об отображении свойств отдельных экземпляров компонентов в Vault Client.

Свойства экземпляра — это свойства, назначаемые экземплярам отдельных компонентов, которые хранятся в родительской сборке. Дополнительные сведения о свойствах экземпляра см. в справке по Inventor.

Работа со свойствами экземпляра в Vault Client

Свойства экземпляра работают так же, как и вхождение свойства элемента в спецификации Vault. Элементы с одинаковым номером детали группируются по значению свойства экземпляра.

Прим.:

Настройте следующие параметры.

• В диалоговом окне «Настройка назначения элемента» выберите «Все» для строк, которые необходимо включить во время назначения элемента.
• Установите или снимите флажок «Группировать строки спецификации по спецификации проекта».
  • Если в спецификации проекта Inventor включен только вид модели:
    • Если флажок «Группировать строки спецификации по спецификации проекта» установлен, в назначенном виде спецификации Vault Explorer элементы будут отображаться разделенными.
    • Если флажок «Группировать строки спецификации по спецификации проекта» снят, в назначенном виде спецификации Vault Explorer элементы будут отображаться сгруппированными.
  • Если в спецификации проекта Inventor структурный вид:

    • Если в параметре вида спецификации Inventor установлен флажок «Объединить строки экземпляров», все экземпляры объединяются в структурном виде спецификации Inventor. В назначенном виде спецификации Vault Explorer элементы всегда будут отображаться сгруппированными, а параметр «Группировать строки спецификации по спецификации проекта» игнорируется.

    • Если в параметре вида спецификации Inventor флажок «Объединить строки экземпляров» снят, в структурном виде спецификации Inventor все экземпляры будут разделены.
      • Если флажок «Группировать строки спецификации по спецификации проекта» установлен, в назначенном виде спецификации Vault Explorer элементы будут отображаться разделенными.
      • Если флажок «Группировать строки спецификации по спецификации проекта» снят, в назначенном виде спецификации Vault Explorer элементы будут отображаться сгруппированными.

Для отображения свойств экземпляра необходимо адаптировать свойства строки спецификации в Vault и создать новые свойства строки спецификации для сопоставления со свойствами файла, содержащими значения свойств экземпляра.

После успешного возврата файла со свойствами экземпляра в Vault выполните следующие действия.

• В меню панели инструментов выберите «Управление» > «Параметры хранилища».
• В диалоговом окне «Параметры хранилища» перейдите на вкладку Типы поведения.
• Выберите Свойства, чтобы создать свойство строки спецификации для сопоставления со свойствами файла с целью оптимизации процесса управления проектом. Дополнительные сведения см. в разделе Создание определения свойства строки спецификации.
• Выберите вкладку Сопоставление, чтобы сопоставить свойства с пользовательским свойством. Приоритет сопоставления определяет порядок записи свойств в объект Vault. Дополнительные сведения см. в разделе Сопоставление свойств.
• После создания определения свойства выберите файл со свойствами экземпляра, щелкните правой кнопкой мыши и нажмите Назначить/обновить элемент для отображения диалогового окна «Элемент».

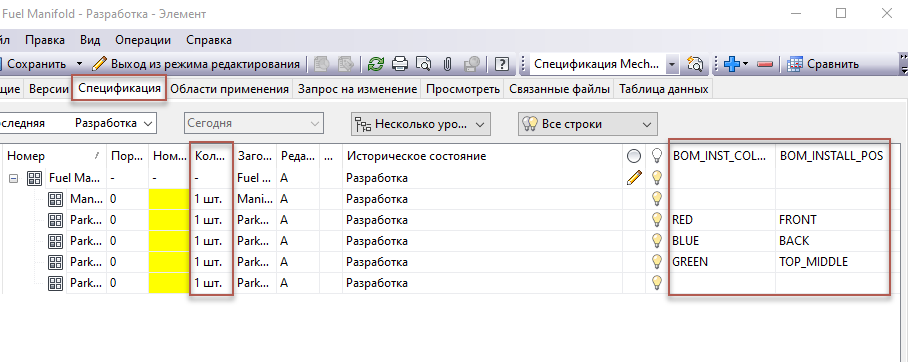

• Перейдите на вкладку Спецификация и щелкните строку спецификации.
• Щелкните элемент правой кнопкой мыши и выберите Адаптация вида, чтобы настроить отображение спецификаций в области предварительного просмотра и в записи элемента.
• В диалоговом окне «Адаптация вида» нажмите кнопку Поля, чтобы добавить созданные свойства в качестве полей спецификации. Дополнительные сведения см. в разделе Адаптация вида спецификаций.
• Щелкните строку спецификации, нажмите элемент правой кнопкой мыши и выберите Включить ответвление. Выбранная строка и все ее дочерние элементы будут включены в спецификацию.
• Щелкните Сохранить.
