墙排斥行为

墙排斥行为使用一个或多个网格对象来排除代理。受到墙壁排除力影响时，代理将会转向，直至其离开栅格。将对象置于矩形封闭的空间中（如建筑物的房间内）是很有好处的。

“创建”面板 > （辅助对象） > “对象类型”卷展栏 > “群组” > “设置”卷展栏 > “行为”组 > 单击“新建”按钮。 > “选择行为类型”对话框 > “墙排斥行为”
选择群组对象。 > “修改”面板 > “设置”卷展栏 > “行为”组 > 单击“新建”按钮。 > “选择行为类型”对话框 > “墙排斥行为”
选择群组对象。 > “修改”面板 > “设置”卷展栏 > “行为”组 > 从下拉列表中选择“墙排斥”。

您可以从一边或两边设置要排除的栅格，并且可以选择指定最大排除距离。您还可以设置要操作的行为，似乎栅格沿着其平面在无限地伸展。

注：墙排斥行为只是在与墙相反的方向上对代理施加外力；并不能保证代理不会穿过墙壁。如果代理穿过墙壁，则调整像“内部和外部距离”这样的设置，具体而言尝试减小“衰减”。

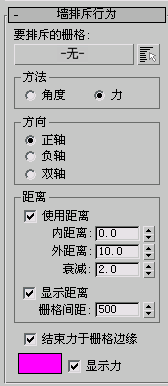

界面

要排斥的栅格

通过单击此按钮再选择栅格可设置排斥栅格（“源”）。随后，栅格的名称出现在该按钮中。在选择栅格之前，按钮标签显示为“无”。

如果选择了多个源栅格（请参见下一项），则标签“多个”就会出现在此按钮上。

多个选择

单击可显示“选择对象”对话框，可以在其中选择多个排斥栅格。

确定受行为影响的代理方向是按角度方法计算还是按力量方法计算。

角度根据代理当前方向和其需要采取的方向之间的角度，将力应用到代理上，以便其直接从源离开。
当代理直接向源移动时，力量最大，需要转向。当代理从源直接离开时，力量很小，几乎为零。
力（默认设置。）总是直接施加一个远离源的力。力的大小恒定。

确定栅格排除是来自于其正坐标轴、负坐标轴还是双轴。

为了确定正坐标轴，请选择栅格，然后将参考坐标系统设置为“本地”（默认系统为“视图”）。观察视口出现在边缘上的栅格。轴伸出的边为正轴，反向为负轴。

提示：为了便于设置，当从栅格构建“房间”时，请确保它们均指向内部（或外部）。

仅当代理和目标之间的距离在指定的范围内时，才能使用距离设置来激活“墙排斥行为”。此行为的相对强度从外半径的 0％到内半径的 100％递增。

使用距离

当启用时，该行为只适用于与外部距离值相比更接近目标的代理上。默认设置为启用。

内距离 距以完全强度应用力的目标的距离。默认值为 0.0。

外距离 距开始应用力的目标的距离。默认值为 10.0。

衰减内距离和外距离之间排斥力减小的比率。默认值为 2.0。

值为 1.0 表示线性衰减。值越高就会造成强度随着距离的变化更快衰减到 0，因此聚焦效果更接近内部距离。较低的值会减小下降比率，衰减设置为 0.0 表示外部距离和内部距离的强度相同。

显示距离

表示栅格从视口的目标栅格偏移时，内部和外部的距离设置。内部距离栅格为淡蓝，而外部距离栅格为蓝白相间。默认设置为启用。

栅格间距 改变用于绘制内距离/外距离栅格的栅格线的间距。值越低，间隔越近。默认值为 500。

结束力于栅格边缘

启用时，只能从栅格对象发出力量。禁用时，可以想象力量从无限栅格发出，这个栅格是通过在各个方向上扩展网格平面而创建的。

[墙排斥力色样]

显示用来在解决方案中绘制墙壁排除力的颜色。单击此框可选择不同的颜色。默认设置是紫色。

显示力激活时，力在模拟解决方案中以线框矩形的方式绘制在视口中。默认设置为启用。
