墙查找行为

墙查找行为使用栅格对象来吸引代理。受到墙壁查找力影响时，代理将会转向，直至其靠近栅格。将对象向矩形区域移动（如门口）是非常有用的。

• “创建”面板 > （辅助对象） > “对象类型”卷展栏 > “群组” > “设置”卷展栏 > “行为”组 > 单击“新建”按钮。 > “选择行为类型”对话框 > “墙搜索行为”
• 选择群组对象。 > “修改”面板 > “设置”卷展栏 > “行为”组 > 单击“新建”按钮。 > “选择行为类型”对话框 > “墙搜索行为”
• 选择群组对象。 > “修改”面板 > “设置”卷展栏 > “行为”组 > 从下拉列表中选择“墙搜索”。

您可以从一边或两边设置要吸引的栅格，并且可以选择指定最大吸引距离。您还可以设置要操作的行为，似乎每个栅格沿着其平面在无限地伸展。

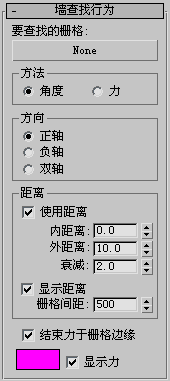

界面

“要查找的栅格”按钮

通过单击按钮（最早标记为“无”），然后选择栅格来设置目标栅格。随后，栅格的名称出现在该按钮中。

“方法”组

确定受行为影响的代理方向是按角度方法计算还是按力量方法计算。

• 角度（默认设置。）根据代理当前方向和其需要采取的方向之间的角度，将力应用到代理上，以便直接移向目标。

  当代理从目标移开时，力量最大，需要转向。当代理直接靠近目标时，力量很小，几乎为零。

• 力 总是直接向目标施加一个力。力的大小恒定。

“方向”组

确定栅格吸引是来自于其正坐标轴、负坐标轴还是双轴。

为了确定正坐标轴，请选择栅格，然后将参考坐标系统设置为“本地”（默认系统为“视图”）。从视口观察栅格，并检查 Z 轴箭头的方向。该箭头确定正轴的方向。反方向为负轴方向。

• 正轴 栅格只从正轴吸引。
• 负轴 栅格只从负轴吸引。
• 双轴 栅格从双侧吸引。

“距离”组

仅当代理和目标之间的距离在指定的范围内时，才能使用距离设置来激活“墙查找行为”。此行为的相对强度从外部距离的 0％ 到内部距离的 100％ 递增。

使用距离

当启用时，该行为只适用于与外部距离值相比更接近目标的代理上。默认设置为启用。

内距离 距以完全强度应用力的目标的距离。默认值为 0.0。

外距离 距开始应用力的目标的距离。默认设置为 10.0。

衰减区 内距离和外距离之间吸引力减小的比率。默认设置为 2.0。

值为 1.0 表示线性衰减。值越高就会造成强度随着距离的变化更快衰减到 0，因此聚焦效果更接近内部距离。较低的值会减小下降比率，衰减设置为 0.0 表示外部距离和内部距离的强度相同。

显示距离

表示栅格从视口的目标栅格偏移时，内部和外部的距离设置。内部距离栅格为淡蓝，而外部距离栅格为蓝白相间。默认设置为启用。

栅格间距 改变用于绘制内距离/外距离栅格的栅格线的间距。值越低，间隔越近。默认值为 500。

结束力于栅格边缘

启用时，只能从栅格对象发出力量。禁用时，可以想象力量从无限栅格发出，这个栅格是通过在各个方向上扩展网格平面而创建的。

[查找力色样]

显示在解决方案期间用来画“查找”力向量（使用时为半径）的颜色。单击此框可选择不同的颜色。默认设置为紫色。

显示力 启用后，可以在模拟解算时将“查找行为”对代理施加的力作为矢量在视口中进行绘制。如果启用了“使用半径”，则当力处于活动状态时，同时将显示半径。
