您将使用具有“切片”选项的基本管状体对象创建十字形旋转门封闭体。
设置课程：
- 继续使用上一课中的场景，或转到 \startup\revolving_door 文件夹并打开 revolving_door_enclosure.max 。
- 右键单击“透视”视口以将其激活，然后在视口导航控件中，单击
（最大化视口切换）。此按钮位于 3ds Max 窗口的最右下方。
创建另一层：
- 在“层”工具栏上，单击
（创建新层）。
- 将层命名为封闭体。
提示： 如果 3ds Max 在不打开“创建新层”对话框的情况下创建层，请打开“层”下拉列表，右键单击新层，然后使用“重命名层”对话框为其提供您所需的名称。
“将当前选择移动至新层”设置应禁用。如果启用，那么门轴将会从先前层移动到新层。
单击“确定”。
现在，“封闭体”层在“层属性”字段中显示。
创建管状体：
- 在导航控件中，单击
（最大化显示）恢复原大小，以便可以看到圆柱体周围的区域。
- 在
“创建”面板
“对象类型”卷展栏上，单击以激活“管状体”。
“管状体”按钮高亮显示，表明其已激活，可以使用。
- 在视口的任意位置拖出管状体。
其大小无关紧要；可以立即对其更改。
制作管状体。
- 在“创建”面板“参数”卷展栏中，将“半径”从 1 更改为 6'0.0"。您可能需要单击
“修改”以显示“参数”卷展栏。
- 将“半径”从 2 更该为 5'11.0"
- 将“高度”更改为 7'0.0"

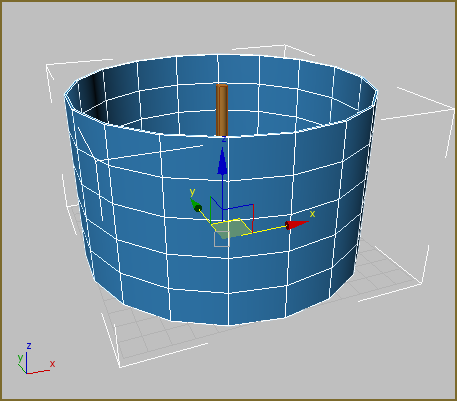

更改管状体的半径和高度。
- 如果需要，执行缩小操作以便能观察到管状体和圆柱体。
对齐管状体：
- 在工具栏上，单击
“对齐”。
管状体已选中，这样您可以将其与圆柱体对齐。
- 单击视口中的圆柱体。
- 在“对齐当前选择 (Cylinder01)”对话框 “对齐位置 (世界)”组中，启用“X 位置”、“Y 位置”和“Z 位置”。为“当前对象”和“目标对象”选择“轴点”。单击“确定”。
管状体在圆柱体上居中。
- 在主工具栏上，单击
（选择对象）以取消激活“选择并移动”。
- 单击 “创建”面板，然后在“名称和颜色”组中，将“管状体”对象重命名为“左侧封闭体面板”。
接下来，您可以在圆柱体上方居中管状体。
切分圆柱体：
- 转至
“修改”面板。
- 在“参数”卷展栏中，启用“启用切片”。
- 调整“切片起始位置”和“切片结束位置”值，这样您可以在视口中观察到半面的管状体，类似于下图所示。将其分别设置为 90.0 度和 -90.0 度。

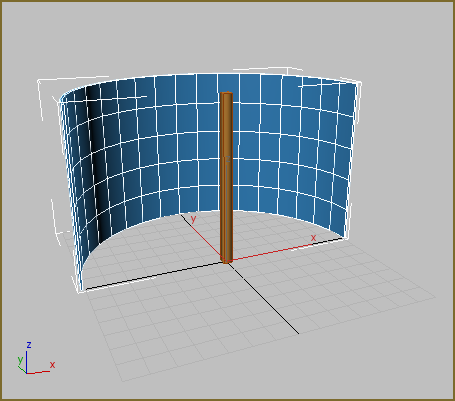

切分圆柱体
- 将“侧面”更改为 6。封闭体将使用平面面板创建，而非曲面玻璃。
- 将“高度分段”更改为 1。
减少面数。
接下来，您将要克隆管状体以创建封闭体的另一面。
克隆管状体：
- 在主工具栏上，单击以激活
（选择并旋转）。
- 在键盘上，按 A 以启用“角度捕捉”。

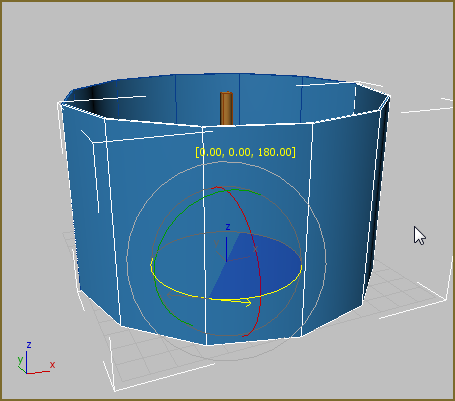

- 按住 Shift 键并围绕 Z 轴将左侧封闭体旋转 180 度。
管状体的复制旋转至封闭体另一面的位置。
- 当管状体的复制位于适当的位置时，释放鼠标按钮。
3ds Max 将打开“克隆选项”对话框。
- 在对话框中，将“对象”选项设置为“复制”，并且将克隆命名为右侧封闭面板。单击“确定”。
- 在主工具栏上，单击 （选择对象）以取消激活“选择并旋转”。
- 调整“切片”值以使管状体类似于下图所示。将“切片起始位置”设置为 45，并将“切片结束位置”设置为 -45.0。
- 将“侧面”值更改为 3。

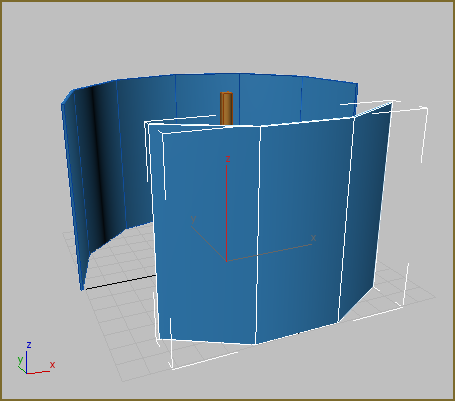

左右封闭体
稍后将会对封闭体进行更多的处理，但是首先您要构建十字形旋转门。
保存工作：
- 将场景另存为 my_enclosure.max。
