Curvature Evaluation

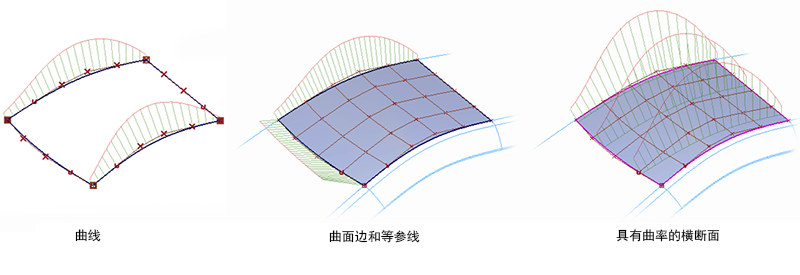

可以使用曲率标注评估直线的视觉质量（下面以绿色显示）。这可以应用于曲线、曲面边和等参线，以及穿过曲面的断面线。
Curve Curvature 工具是标注，因此是一个临时的视觉评估工具。

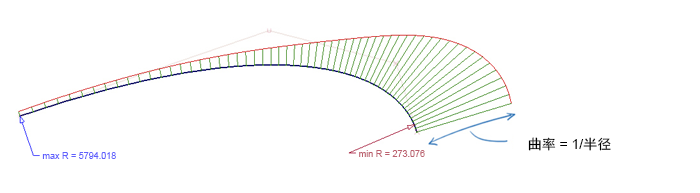

“Curvature”值是任意一个点处半径的倒数 (C=1/R)。此计算以图形方式显示在曲线上的离散点处。
- 每条绿色曲率线的长度与该点处曲线半径的倒数成正比。实际长度由用户定义，并根据正在评估的几何体进行选择。
- 每条曲率线的方向与曲线的每个点呈 90 度（法线）。
- 红色的轮廓是一个可视助手，以帮助评估曲率变化流。
工具
以下工具可用于显示和评估曲率：
深入探讨：解释曲率梳

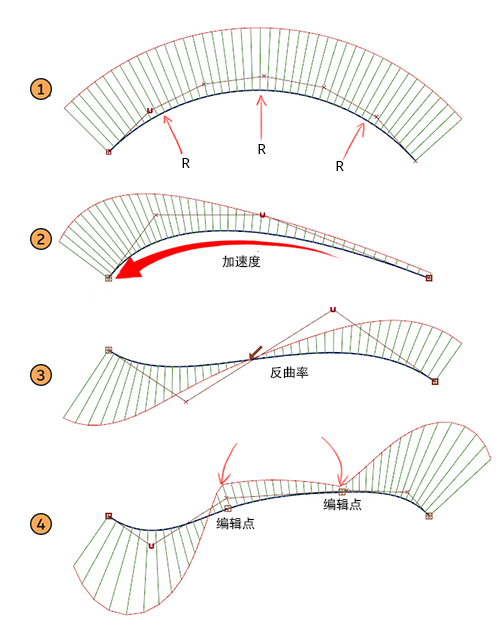

曲率梳图由沿曲线从起点到终点查看时线长度的变化来解释。
- 梳长度恒定表示半径恒定，例如圆弧。
- 梳长度变化表示曲线形状的加速或减速。
- 反曲率由梳的切换侧显示，并可选择通过附加的红色箭头指示器显示。
- 红色边界曲线中的断点表示编辑点之间或两条曲线之间的曲率差异。
深入探讨：曲率梳和连续性

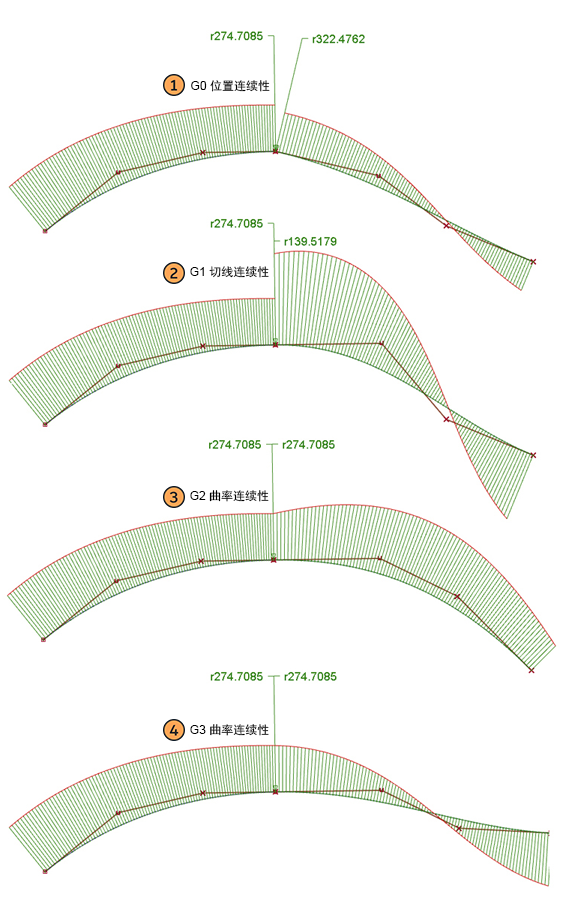

曲率梳图可用于评估两条相邻曲线或曲面之间的连续性。
- G0 Position - 曲率图呈一个角度。
- G1 Tangent - 曲率图是对齐的，但半径值不同。
- G2 Curvature - 曲率图是对齐的，并且半径值相同。
- G3 Curvature - 与前一项相同，并且曲率图轮廓（红色曲线）为 G1 相切。
深入探讨：曲面曲率评估
与曲线曲率相比，曲面曲率的使用和解释更复杂，因为您选择测量的方向会影响反馈。
有关详细信息，请参见“Windows”>“Diagnostic Shade”和“Evaluation”>“Curvature”。另请参见：A 级教程：2.8 曲面曲率着色显示分析

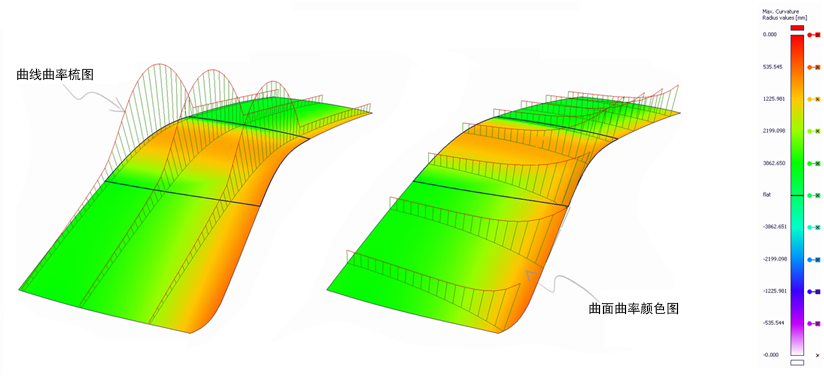

在下图中，将曲线曲率和曲面曲率（主最大值）应用于曲面：
