几何曲面法线

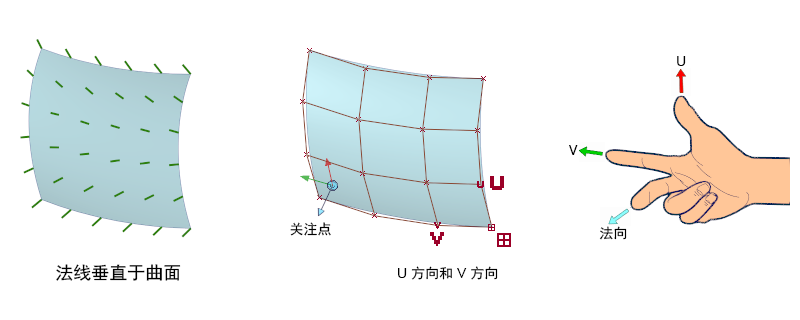

曲面法线是垂直方向，可以指向曲面的一侧或另一侧。

根据右手规则，几何法线的方向由曲面上 U 和 V 外壳线的方向确定。

当创建曲面时，软件会自动创建法线方向，在 Alias 中建模时注意不到它们是很常见的。

当将模型导出到需要解释曲面内部/外部以进行可视化或实体建模的其他软件时，几何曲面法线可能很重要。Shell Stitch 工具通常用于确保所有几何法线是统一的。

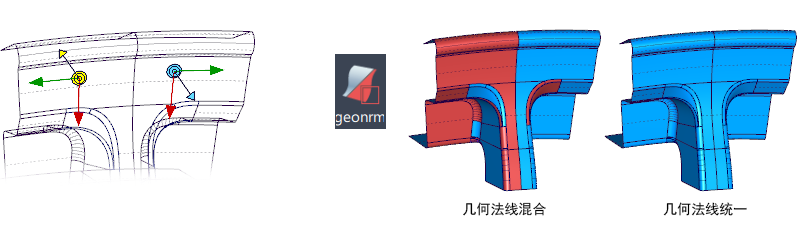

翻转几何曲面法线（红色法线）

几何法线也称为“红色法线”，因为使用 Set Geometric Surface Orientation 工具显示和更改它们时使用该颜色。当使用 Shift 和 Alt 键进行查看时，几何法线的方向显示在关注点操纵器上，并且以蓝色或黄色指示方向法线。

更改几何曲面法线的方向会更改 U 或 V 方向，因此会删除曲面的构建历史。

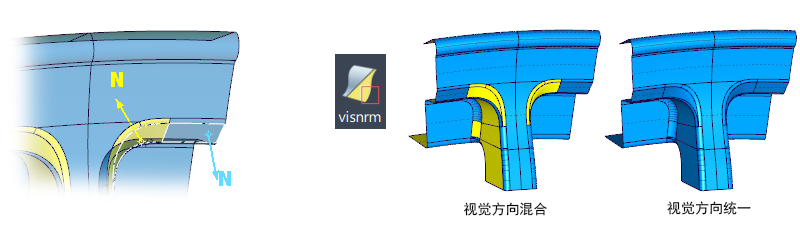

翻转可视曲面方向（黄色法线）

可视曲面方向也称为黄色法线，因为使用 Set Visual Surface Orientation 工具显示和更改它时使用该颜色。

曲面的视觉方向不同于 U 和 V 以及几何法线方向。更改曲面的视觉方向可以保留构建历史，而不会影响纹理贴图。

所有工具（例如“Ambient Occlusion”、“Draft Evaluation”、“Parting Line”和“Offset”）都使用方向而不是曲面法线来确定曲面面向的方向。导出文件时，将转换曲面方向信息（假设该文件格式能以某种方式支持该信息）。
