增强了 BOM 表报告的排序选项

BOM 表报告现在提供按标记进行排序的增强功能，可以更好地控制 BOM 表报告的组织方式。除了“原理图”、“面板”和“自动报告”的现有选项外，您现在还可以按标记对 BOM 表报告进行排序。

使用新的标记排序选项，您可以根据指定给每个元件的特定标记轻松对 BOM 表进行分组和分类。

此外，排序选项已扩展为包括两种类型的排序：

• 字母数字
• 数字到字母数字

按标记对 BOM 表进行排序的步骤：

1. 单击“报告”选项卡“原理图”面板“报告”。 查找

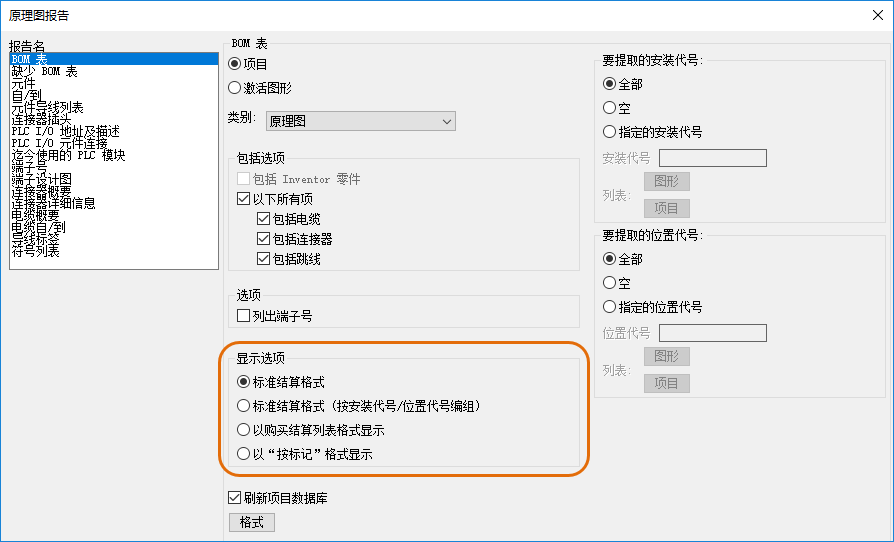

2. 在“原理图报告”对话框中，从报告列表中选择“BOM 表”。
3. 在“BOM 表”下，选择“项目”或“激活图形”。
4. 从以下显示选项中选择一项：单击“确定”。

5. 在“选择要处理的图形”对话框中，选择所需图形，然后单击“处理”，或者单击“全部执行”以选择项目中的所有图形。单击“确定”。

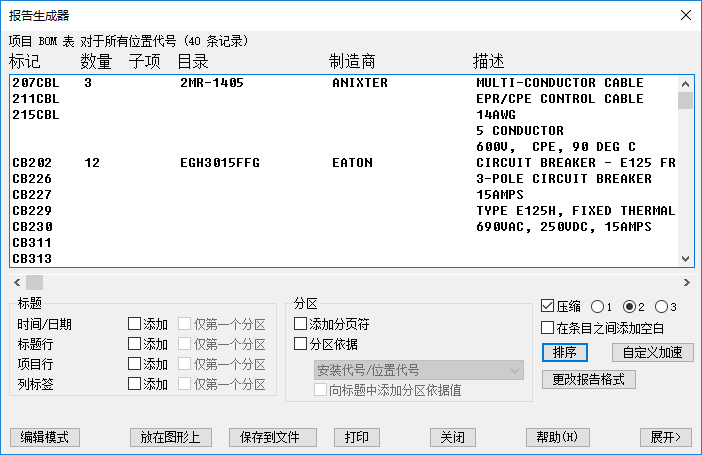

6. 在“报告生成器”对话框中，单击“排序”。

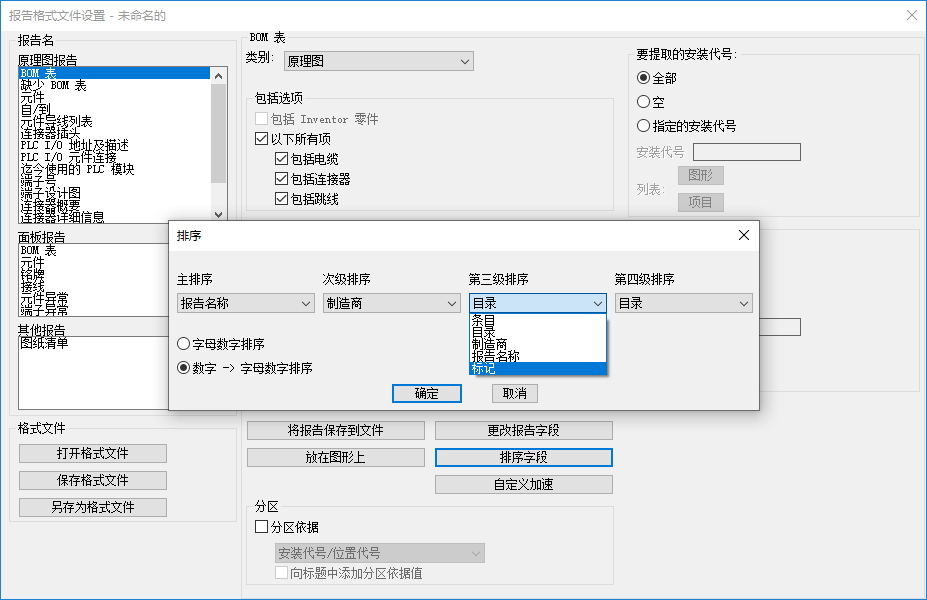

7. 在“排序”对话框中，从以下选项中选择所需的标记排序顺序：“主排序”、“次级排序”、“第三级排序”或“第四级排序”。

8. 指定是按字母数字还是按数字到字母数字顺序排序。单击“确定”。

   BOM 表现在会根据选定的选项进行排序。


9. 要将表插入到图形中，请单击“放在图形上”。

   或者，单击“保存到文件”以将表另存为所需的文件格式。

10. 若要将选定的排序选项另存为 .set 格式文件，请单击“更改报告格式”。

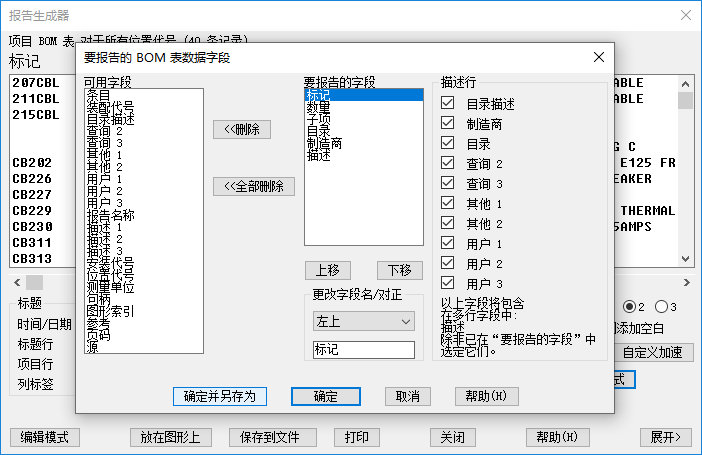

11. 在“要报告的 BOM 表数据字段”中，进行必要的更改（如果有）。单击“确定并另存为”。

    可以在主“原理图”或“面板报告”对话框中访问 .set 文件。

    注： 使用此对话框创建的 .set 文件专门用于手动原理图和面板报告。


    对于自动报告，请使用“报告格式文件设置”对话框创建 .set 文件。



如果您使用的是先前版本 AutoCAD Electrical 工具集中的 SET 文件，并且需要自然排序，请执行以下操作：

1. 打开 SET 格式文件。
2. 在“排序”对话框中，将排序选项更改为“数字”“字母数字排序”选项。
3. 保存 SET 格式文件。
