线号用户属性同步

以前，编辑一个块的线号用户属性不会触发对同一网络中其他线号块的自动更新。这种缺乏同步的情况通常会导致不一致，并需要进行耗时的手动调整。

在 AutoCAD Electrical 2025 工具集中，当您编辑线号块的用户属性时，所做的更改将自动同步到网络范围内在多个图形中共享相同线号的所有线号块。

修改线号的用户属性并将其传播到网络中的线号块的步骤：

1. 编辑网络中的线号块。
2. 编辑 W01USER-W10USER 属性。单击“确定”。
3. 如果 W01USER-W10USER 属性是网络中新增的或被编辑为相同的现有值，则会显示以下消息。

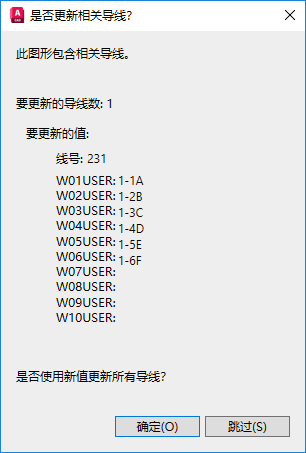

   • 如果相关导线存在于同一图形中，请单击“确定”以更新网络中共享相同线号的其他线号块。单击“跳过”可避免更新网络中的其他线号块。

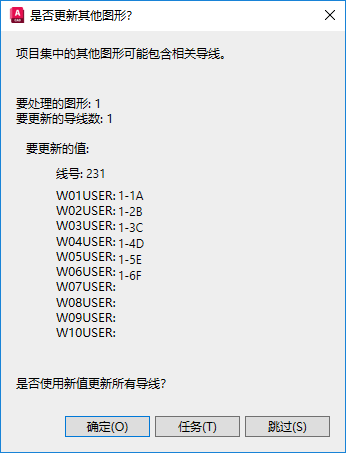

   • 如果相关导线存在于不同的图形中，请单击“确定”以更新网络范围内所有图形中具有相同线号的其他线号块。单击“任务”以指定对其他图形中的相同线号块的更新任务，以便您以后执行更新。单击“跳过”可避免更新网络中的其他线号块。

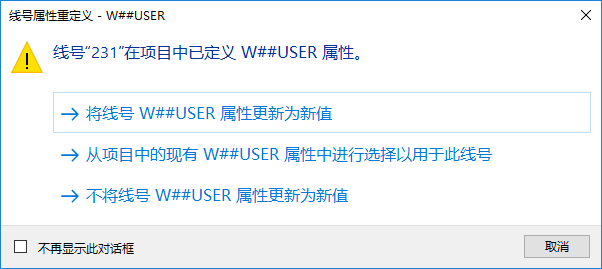

4. 如果网络中已存在 W01USER-W10USER 属性，则会显示以下消息。

   • 单击“将线号 W##USER 属性更新为新值”可立即更新网络中与新属性值共享相同线号的其他线号块。

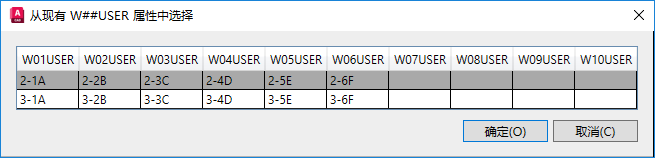

   • 单击“从项目中的现有 W##USER 属性中进行选择以用于此线号”可显示一个表，其中显示了可以为此线号选择的现有用户属性。

   • 单击“不将线号 W##USER 属性更新为新值”可防止更新网络中的其他线号块。

注： 仅当编辑已指定线号的源/目标导线段时，才支持线号用户属性同步功能。它不会传播到在插入新目标箭头时创建的线号。
