导线类型同步

在早期版本中，当连接到源箭头的导线类型更新后，对于网络中在多个图形中共享相同信号代号的所有目标导线，都会同步导线类型。如果目标图形不包含新导线类型，则系统将自动创建新导线图层及其特性。但是，如果导线图层在同步时已存在于目标图形中，则源中导线图层的任何修改后的特性都不会传播到目标。

现在，当导线图层特性（例如导线颜色、尺寸、线宽、线型和导线图层用户属性）被修改，并且导线类型在源箭头处更新时，同步过程可确保在源图形的目标导线图层中覆盖所有导线图层特性。

修改导线图层特性并传播到目标的步骤：

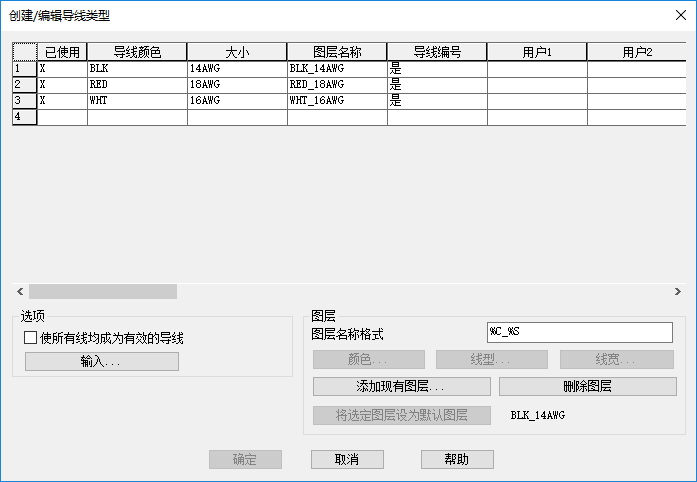

1. 单击“原理图”选项卡“编辑导线/线号”面板“修改导线类型”下拉列表“创建/编辑导线类型”。 查找
2. 在源图形中选择要修改的导线图层。
3. 指定特性，例如导线颜色、尺寸、线宽、线型或用户属性。单击“确定”。

4. 通过单击“原理图”选项卡 “编辑导线/线号”面板 “修改导线类型”下拉列表 “创建/编辑导线类型”，检查目标图形中的导线图层特性。 查找
5. 在“创建/编辑导线类型”对话框中，单击“取消”。

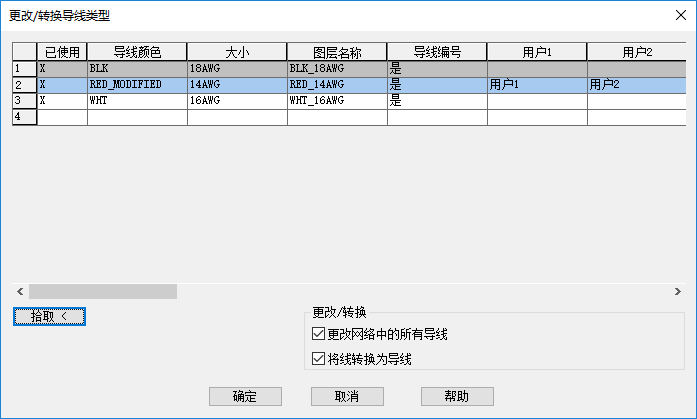

6. 将源导线段的导线类型更改为与修改后的导线图层不同的类型。
7. 现在，将源导线段更改为修改后的导线图层类型。单击“确定”并更新目标导线。
   目标图形导线图层类型表将使用从源图形传播的导线图层特性进行更新。



注： 将导线图层特性（包括颜色更改）从源图形传播到目标图形时，需要在目标图形中执行保存操作以反映颜色更改。
