特性

为单个对象指定特性（例如颜色和线型），或者将其作为指定给图层的默认特性。

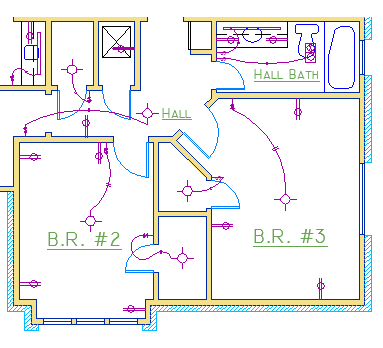

在下面的图形中，在创建墙、外部石面、门、装置、细木家具、HVAC、电气和文字时，使用了不同颜色以帮助区分它们。

“特性检验器”选项板

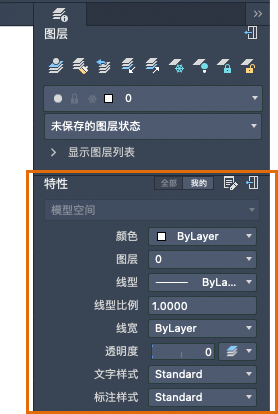

“特性检验器”选项板是基本工具。默认情况下，“特性检验器”选项板固定在“图层”选项板的右下方。

注： 如果关闭“特性检验器”选项板，可以通过从“窗口”菜单中选择“特性检验器”、按 Command+5 或键入 PROPERTIES 来重新打开它。

“特性检验器”选项板显示所有重要特性设置的列表。可以单击任何可用字段来更改当前设置。在下面的示例中，如果未选择对象，则当前颜色将从“ByLayer”更改为“红色”。然后将为所有随后创建的对象指定颜色特性“红色”。

所有或我的特性

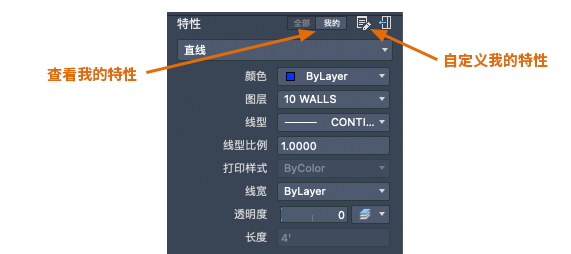

您可以切换“特性检验器”以显示选定对象的所有特性，或显示特性的个性化列表。使用“自定义我的特性”按钮设置您的个性化特性列表。

验证和更改对象特性

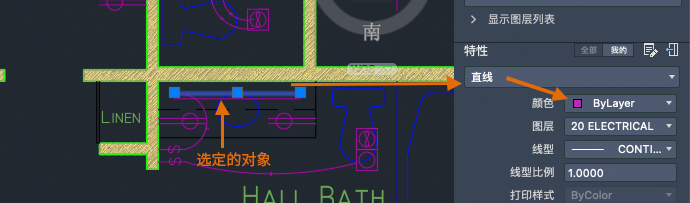

可以使用“特性检验器”选项板来验证并更改选定对象的特性设置。如果单击图形中的对象来选择它，您可能会在“特性检验器”选项板中看到以下内容。

请注意，将在选项板中显示选定对象的当前特性。可以通过单击并更改设置来更改任意特性。 设置为“ByLayer”的特性将从图层继承其设置。在上一个示例中，在 20 ELECTRICAL 图层上创建的对象为紫色，因为这是该图层上对象的默认颜色。

如果选择多个对象，则只在选项板中列出其常用特性。如果更改其中一个特性，将通过单个操作更改所有选定对象。在“修改”主题中介绍了关于选择对象的更多详细信息。

注： 若要清除当前选择，请按 Esc 键。

匹配对象特性

若要将选定对象的特性快速复制到其他对象，请使用工具栏上的“匹配特性”工具，或在命令窗口中输入 MATCHPROP 或 MA。

在单击“匹配特性”工具后，选择源对象，然后选择所有要修改的对象。

线型

从“特性检验器”选项板指定虚线和其他不连续的线型。必须先加载线型，然后才可以指定它。

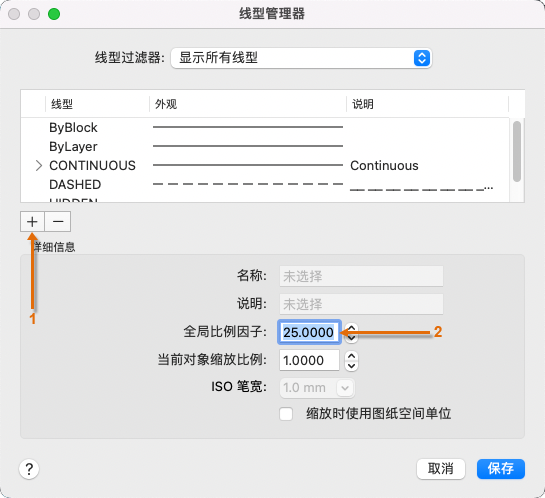

从“格式”菜单中，单击“线型”。此操作将显示“线型管理器”对话框。

执行以下步骤：

1. 单击 + 号。选择要使用的一个或多个线型。请注意，虚线（不连续）线型具有多个预设大小。
2. 为所有线型指定不同的“全局比例因子”- 值越大，划线和空格越长。单击“保存”。


加载了您计划使用的线型后，您可以选择任何对象，并从“特性”选项板指定线型。另外，可以在图层特性管理器中为任何图层指定默认线型。

线宽

“线宽”特性提供显示选定对象的不同厚度的方式。不管视图的比例如何，这些直线的厚度都保持不变。在布局中，线宽将以实际单位显示和打印。

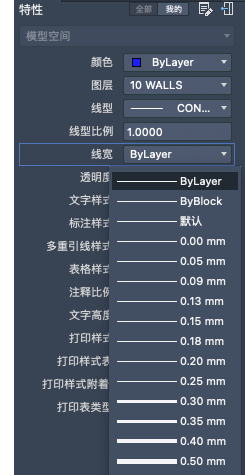

可以保留设置为 ByLayer 的线宽，也可以指定替代图层的线宽的值。在某些情况下，线宽预览看起来相同，因为它们以近似的像素宽度显示在监视器上。

提示： 通常，在您工作时，最好关闭线宽。粗线宽可能会在您使用对象捕捉时，遮挡附近的对象。您可能希望在打印前打开它们，以便进行检查。

要控制线宽的显示，请使用 LWDISPLAY 系统变量或切换状态栏上的“显示/隐藏线宽”按钮。

无论如何在监视器上显示轻量效果，对象始终以指定的线宽打印。
